Описание

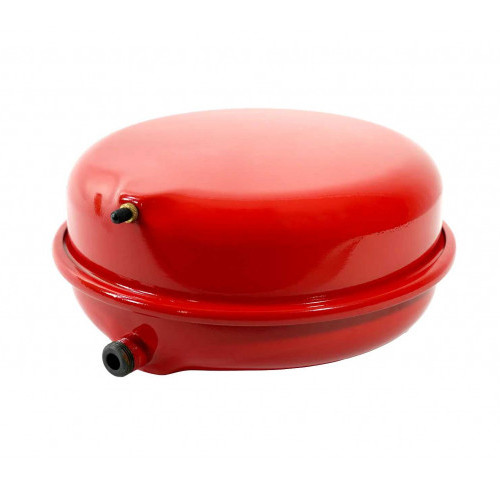

Плоский расширительный бак Unipump предназначен для поддержания давления и компенсации температурного расширения теплоносителя в замкнутых системах отопления. Его плоская форма делает его идеальным для установки в ограниченных пространствах, что особенно удобно для бытовых систем отопления, где требуется скрытая установка.

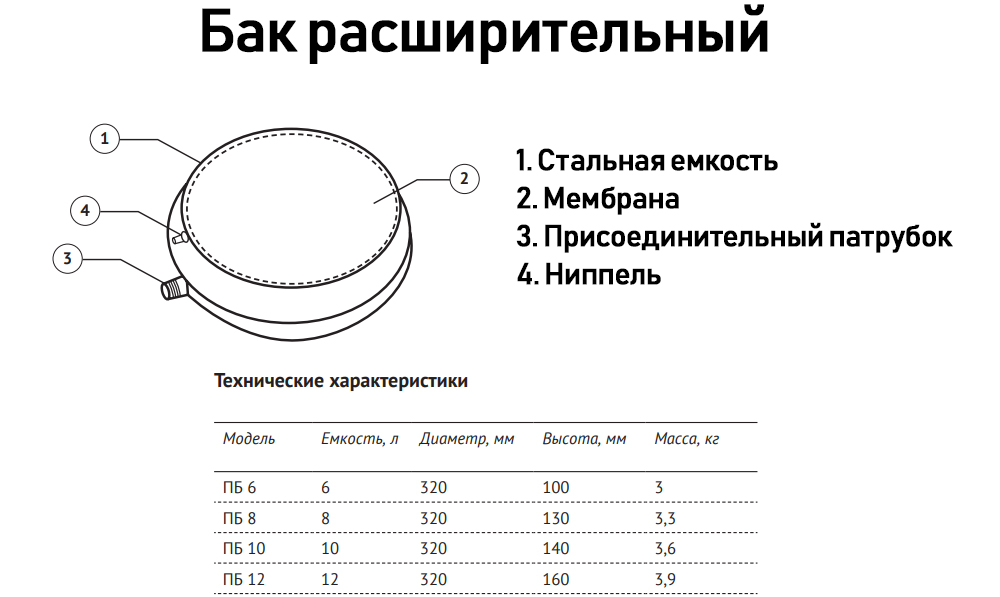

Бак состоит из стальной емкости, внутри которой находится фиксированная диафрагменная мембрана из материала EPDM. Эта мембрана разделяет бак на две полости: одну для теплоносителя и другую — для сжатого воздуха. Теплоноситель поступает в мембрану через присоединительный патрубок, обеспечивая надежное соединение с системой отопления. Давление сжатого воздуха в воздушной камере регулируется через ниппель.
На корпусе расширительного бака имеется идентификационная табличка с информацией о модели, основных технических характеристиках и серийном номере, первые шесть цифр которого указывают на год и месяц изготовления в формате ГГММ.
Принцип работы плоского расширительного бака заключается в компенсации изменения объема теплоносителя, вызванного его температурным расширением. При повышении температуры и увеличении объема теплоносителя, давление в системе возрастает, и избыток теплоносителя поступает в бак, растягивая мембрану. Когда температура снижается, сжатый воздух в воздушной камере оказывает давление на мембрану, выталкивая теплоноситель обратно в систему. Это обеспечивает стабильную работу отопительной системы и предотвращает её повреждение.
Маркировка:
ПБ 6, ПБ 8, ... – модель;
П - плоский, Б - бак расширительный;
6, 8, ... - объем в литрах;
НР - наружная резьба;
DN - условный диаметр;
PN - условное номинальное давление.
