Описание
Болт фундаментальный изогнутый 1.2 М30x1120 ГОСТ 24379.1-2012 предназначен для организации надежных узлов крепления ответственных конструкций. Используется для жесткой фиксации тяжелого промышленного оборудования к бетонным полам производственных цехов, а также для прочного соединения несущих элементов здания с бетонным основанием (ленточные фундаменты, монолитные плиты).
Монтаж осуществляется в уже застывшее основание. Для установки болта в бетоне подготавливаются технологические колодцы (скважины), в которые стержень погружается строго в вертикальном положении. Полость колодца заполняется бетонным раствором, идентичным по составу материалу основного фундамента или стяжки. При обустройстве ленточных фундаментов болты размещаются строго по осевой линии ленты с шагом, не превышающим двойную глубину заделки анкера. Контроль вертикальности положения стержня осуществляется до момента полного набора прочности заливочным раствором.

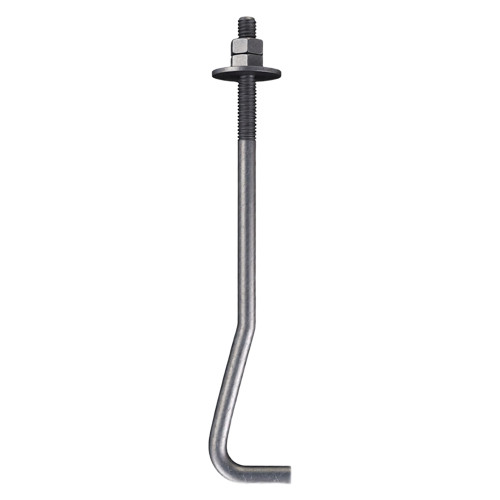

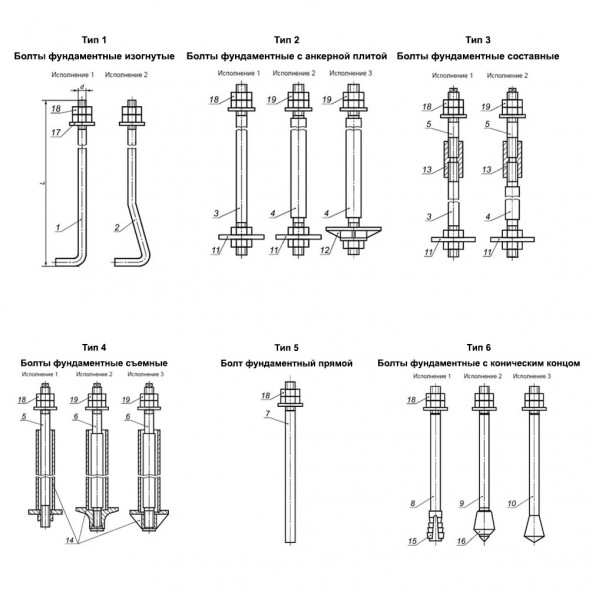

Изделие относится к типу 1, исполнению 2 по ГОСТ 24379.1-2012. Конструктивно представляет собой стальную шпильку, нижняя часть которой выполнена в виде Z-изгиба. Такая форма обеспечивает повышенную анкеровку в теле фундамента.
Расшифровка маркировки 1.2 М30x1120:
- 1 — Тип 1: фундаментальный болт с изогнутым концом;
- 2 — Исполнение 2: стержень с Z-образным загибом;
- М30 — номинальный диаметр резьбы (мм);
- 1120 — полная длина болта (мм).

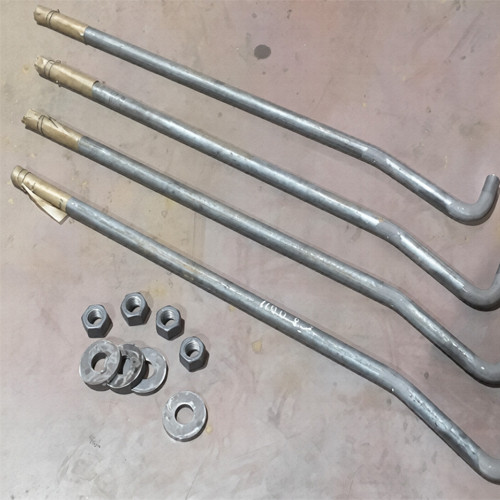

Комплект поставки:
- Шпилька (стержень с изгибом) — 1 шт;
- Шайба — 1 шт;
- Гайка по ГОСТ 5915 — 2 шт.
