Описание

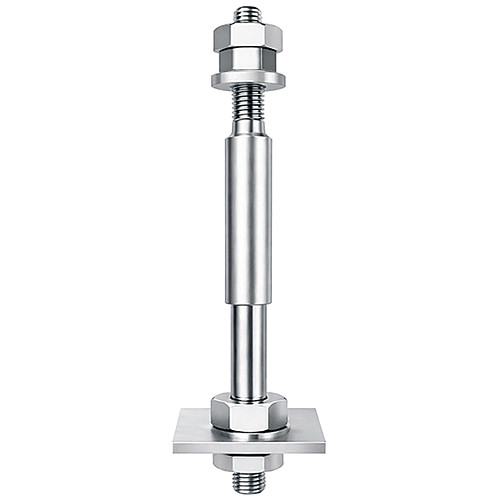

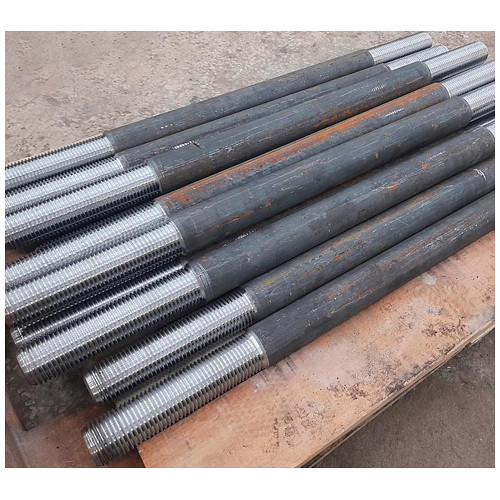

Болт фундаментный 2.2 М72х1000 с анкерной плитой ГОСТ 24379.1-2012 - фундаментный крепёжный элемент, предназначенный для надёжного закрепления строительных конструкций или оборудования в бетонном основании. Конструкция болта имеет утолщение шпильки, это гладкий участок увеличенного диаметра, расположенный между резьбовыми концами. Усиление стержня служит для повышения прочности на изгиб и снижения концентрации напряжений.
Болт устанавливают до бетонирования фундамента. Анкерная плита обеспечивает устойчивое закрепление в бетоне и равномерное распределение нагрузки в теле основания. Может изготавливаться из разных марок стали Ст3пс, Ст3сп, 20, 09Г2С, 10Г2С1.
Расшифровка маркировки 2.2 М72х1000, где:
2 - тип (с анкерной плитой);
2 - исполнение (прямой стержень);
М72 - диаметр резьбы мм;
1000 - длина шпильки, мм

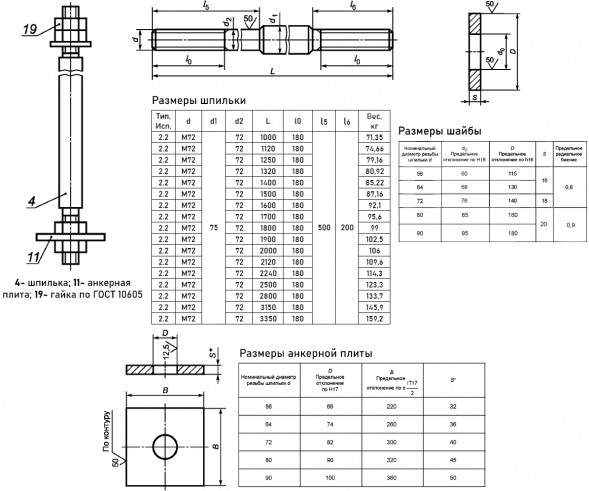

Болт состоит из следующих элементов: шпилька - 1 шт., анкерная плита - 1 шт., шайба плоская - 1 шт., гайка по ГОСТ 10605 - 4 шт.
