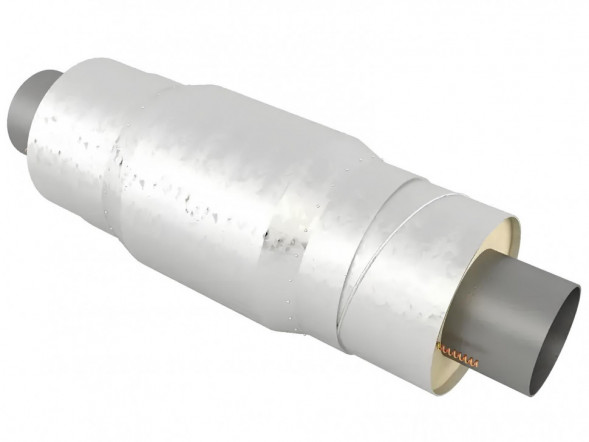

Компенсатор сильфонный СКУ 200-16-100 219х5,0/315 1-секц. стальной в изоляции ППУ-ОЦ - осевое компенсирующее устройство, предназначенное для восприятия температурных удлинений и сжатий трубопровода. Конструкция включает стальные присоединительные патрубки, сильфонный элемент, защитный кожух с теплоизоляционным слоем из пенополиуретана - (ППУ) и наружной оболочки из полиэтилена - (ОЦ). Исполнение ППУ-ОЦ применяется, преимущественно, при надземной прокладке и на участках, где требуется металлическая защита теплоизоляции. Применяется в тепловых сетях и системах теплоснабжения.Расшифровка маркировки СКУ 200-16-100 219х5,0/315 ППУ-ОЦ, где:
СКУ - сильфонное компенсационное устройство (односекционное);
200 - номинальный диаметр трубы компенсатора DN, мм;
16 - номинальное давление PN, бар;
100 - максимальный суммарный осевой ход компенсатора, мм;
219х5,0/315 - маркировка теплоизоляции: 219 - наружный диаметр стальной трубы, мм; 5,0 - толщина стенки, мм.; 315 - наружный диаметр оболочки, мм;
ППУ - вид теплоизоляционного слоя - пенополиуретан;
ОЦ - материал наружной оболочки - оцинкованная сталь
