Описание

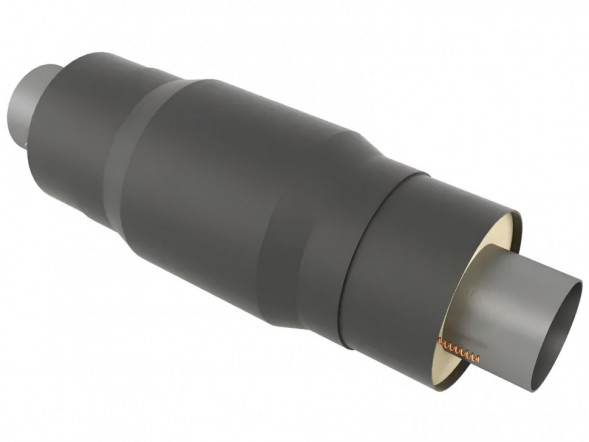

Компенсатор сильфонный СКУ 150-10-50 159х4,5/250 1-секц. стальной в изоляции ППУ-ПЭ - осевое компенсирующее устройство, предназначенное для восприятия температурных удлинений и сжатий трубопровода. Конструкция включает стальные присоединительные патрубки, сильфонный элемент, защитный кожух с теплоизоляционным слоем из пенополиуретана - (ППУ) и наружной оболочки из полиэтилена - (ПЭ). Исполнение ППУ-ПЭ применяется, преимущественно, при подземной бесканальной прокладке тепловых сетей. Применяется в тепловых сетях, системах теплоснабжения, при подземной бесканальной прокладке.
Расшифровка маркировки СКУ 150-10-50 159х4,5/250 ППУ-ПЭ, где:
СКУ - сильфонное компенсационное устройство (односекционное);
150 - номинальный диаметр трубы компенсатора DN, мм;
10 - номинальное давление PN, бар;
50 - максимальный суммарный осевой ход компенсатора, мм;
159х4,5/250 - маркировка теплоизоляции: 159 - наружный диаметр стальной трубы, мм; 4,5 - толщина стенки, мм.; 250 - наружный диаметр оболочки, мм;
ППУ - вид теплоизоляционного слоя - пенополиуретан;
ПЭ - материал наружной оболочки - полиэтилен
