Описание

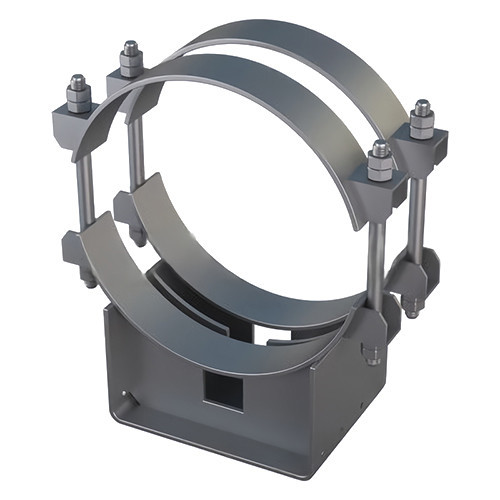

Скользящие диэлектрические опоры ТПР.05.19(2).00.000 предназначены для крепления стальных труб, наружный диаметр которых составляет от 377 мм до 1420 мм. Возможная температура транспортирующих веществ от 0°C до +450°C. Номинальное давление PN до 25 МПа при температуре окружающей среды до -70°C. Осевое перемещение трубы составляет не более 260 мм.
Конструкция состоит:
Шпилька ТПР.05.19(2).00.002
Корпус ТПР.05.19(2).01.000
Скоба ТПР.05.19(2).01.001
Ребро ТПР.05.19(2).01.002
Ребро ТПР.05.19(2).01.003
Бугель ТПР.05.19(2).02.000
Ребро ТПР.05.19(2).02.001
Подушка ТПР.05.19(2).02.008
