Описание

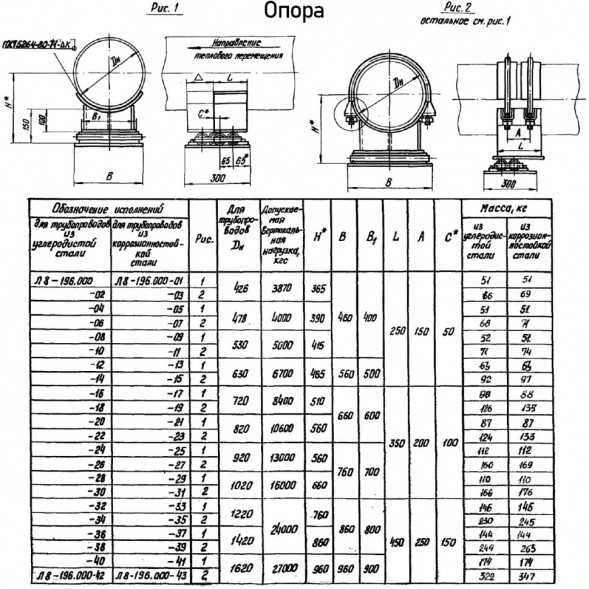

Опора Л8-196 катковая — это корпусная катковая опора, предназначенная для использования в трубопроводах теплоэлектростанций (ТЭС) и атомных электростанций (АЭС). Данная опора обеспечивает надежную поддержку трубопроводов с параметрами среды: температура рабочей среды (tраб) до 425 °С и давление (Ру) до 4,0 МПа. Диаметр трубопроводов, для которых предназначена опора, варьируется от 426 до 1620 мм.
Изготовление опоры осуществляется из высокопрочных углеродистых сталей, таких как ВСт3пс, ст. 20, 09Г2С, а также из нержавеющей стали 12Х18Н10Т. Конструкция опоры состоит из нескольких ключевых элементов: основания, катка, корпуса и подложки.
Материалы, используемые для изготовления деталей опор, выбраны с учетом их применения в условиях трубопроводов ТЭС и АЭС, расположенных в районах с расчетной температурой наружного воздуха не ниже минус 30 °С. Это гарантирует надежную работу опор в различных климатических условиях.
Сварка опор производится полуавтоматическим методом, что обеспечивает высокое качество соединений. Сварные швы соответствуют требованиям ГОСТ 5264-80 или ГОСТ 14771-76.
Маркировка:
Л8-1ХХ – серия;
-00, -02, -03 ... – исполнение.
