Описание
Подвеска ПБ-1-24-1000-Ш6,5-750-B с двумя тягами и опорной балкой (ОСТ 36-105-83) применяется для надёжного крепления стальных хладопроводов, предназначенных для транспортировки хладагентов и хладоносителей при температуре от -70 до +100 °C. Изделие рассчитано на работу в условиях окружающей среды от -50 до +50 °C и при условном давлении до 9,81 МПа (100 кг/см2).

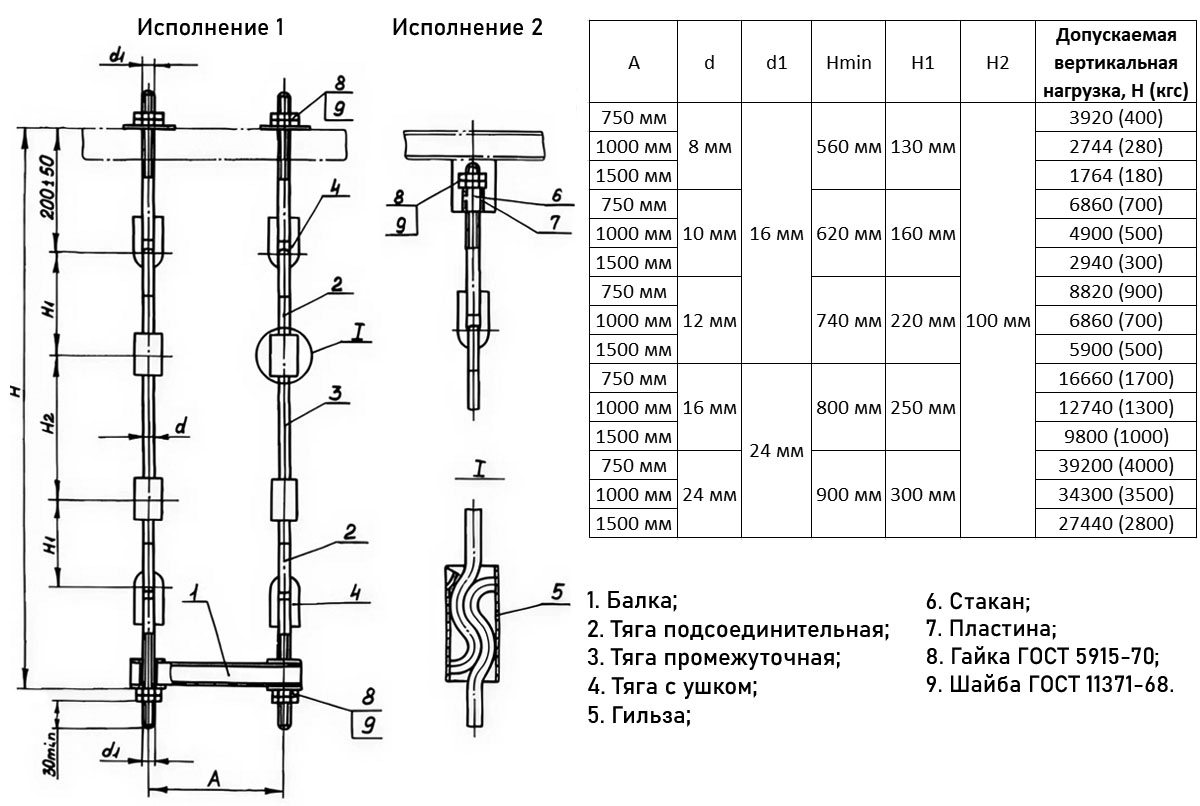

Выпускается в двух вариантах крепления к несущим конструкциям: с использованием гаек или посредством сварки. Конструкция включает опорную балку, соединительную и промежуточную тяги, тягу с ушком, гильзу, стакан и монтажную пластину.
Расшифровка маркировки ПБ-1-24-1000-Ш6,5-750-B:
ПБ - подвеска балочная;
1 - исполнение;
24 - диаметр тяг;
1000 - общая длина тяги;
Ш6,5 - тип опорной балки;
750 - расстояние между тягами;
В - группа материалов.
