Для фиксации трубопроводов канальной прокладки на определенной высоте с возможностью продольного движения для компенсации температурного расширения или сжатия
Транспортировочный объём
1,3662 м3
Габариты ДхШхВ, мм
680х1410х1425
Область применения
Тепловые сети, системы теплоснабжения, горячего водоснабжения, промышленные трубопроводы
Высота до основания трубопровода
100 мм
Марка опоры
СПОк
Описание

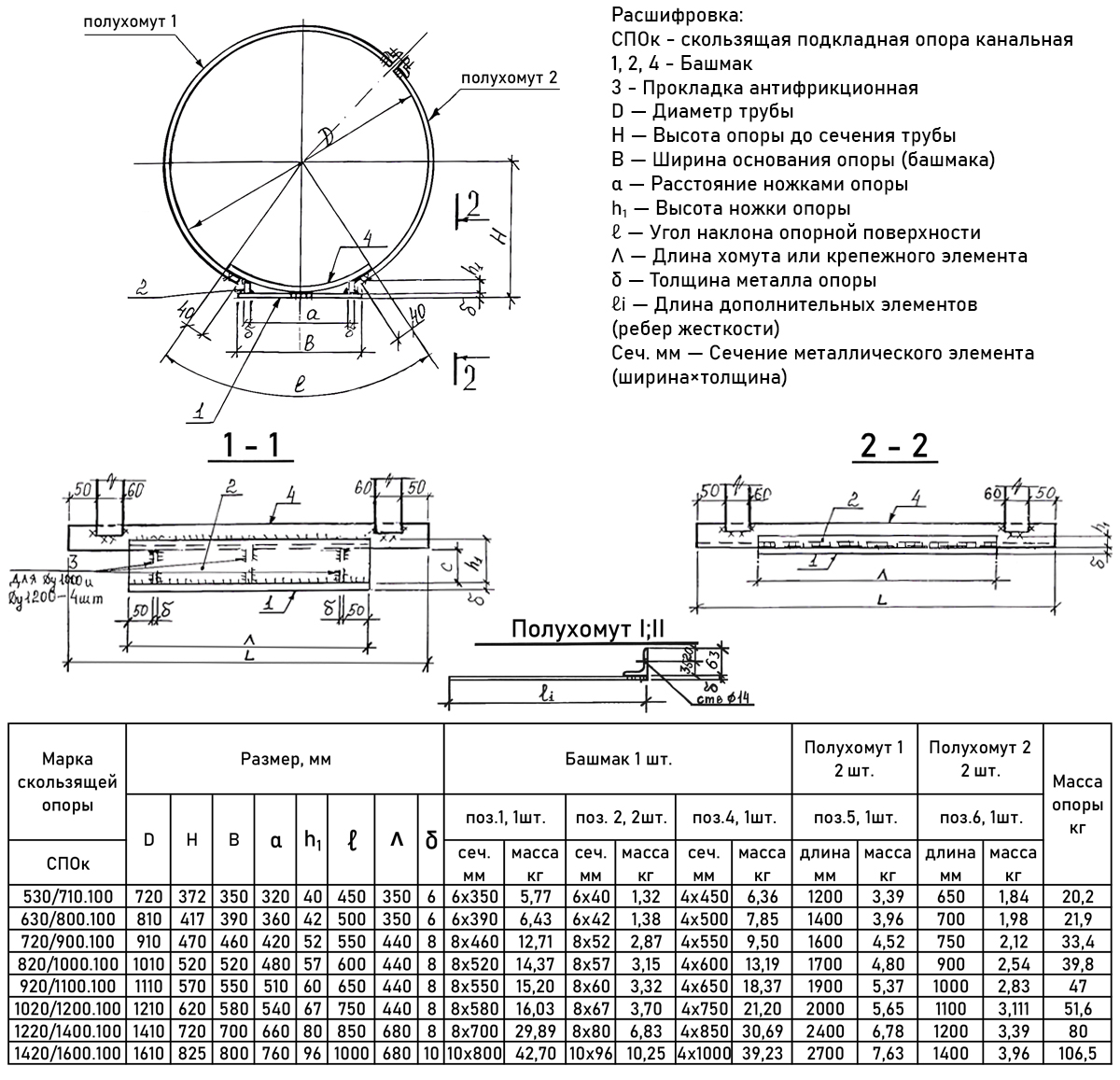

Скользящая подкладная канальная опора СПОк 1220/1400.100 разработана для применения в тепловых сетях при прокладке трубопроводов в пенополиуретановой (ППУ) изоляции в каналах — она надежно удерживает трубу, одновременно допуская ее продольное перемещение под воздействием температурных деформаций, что предотвращает критические напряжения в стенках трубы и разрушение изоляционного слоя, а также исключает перекосы и провисания трассы; конструктивно изделие состоит из опорной подушки увеличенной площади, скобы с ребрами жесткости, двух хомутов с уплотнительными прокладками и комплекта крепежных элементов (болты, гайки, шайбы), при этом геометрия хомутов и толщина подушки специально адаптированы для защиты хрупкой ППУ-оболочки от локальных нагрузок и истирания.
Расшифровка маркировки СПОк 1220/1400.100: СПОк - марка опоры; 1220 - наружный диаметр стальной трубы; 1400 - наружный диаметр гидрозащитной оболочки; 100 - расстояние от нижней грани стальной трубы до верха опорной конструкции.
