Для проектирования, изготовления и монтажа подкладных скользящих опор при подземных (в футлярах и канальной) и прокладки надземных трубопроводов тепловых сетей
Транспортировочный объём
0,0062 м3
Габариты ДхШхВ, мм
200х130х240
Область применения
Тепловые сети, системы теплоснабжения, горячего водоснабжения, промышленные трубопроводы
Высота до основания трубопровода
150 мм
Марка опоры
СПО
Описание

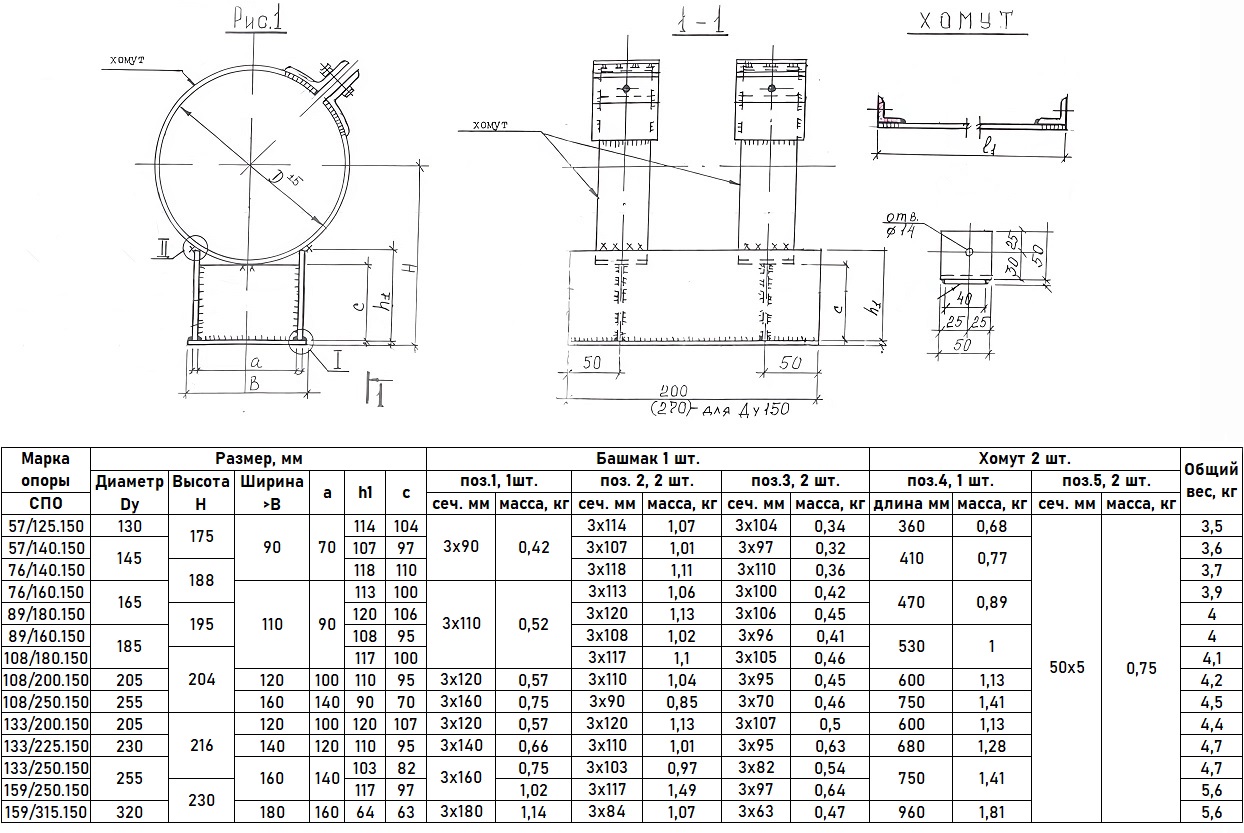

Скользящая подкладная опора СПО 57/125.150 предназначена для монтажа трубопроводов в пенополиуретановой (ППУ) изоляции при надземной либо канальной прокладке тепловых сетей и обеспечивает надежную фиксацию трубы с возможностью продольного перемещения при температурных деформациях — это позволяет компенсировать линейные расширения трубопровода и исключить провисание, перекос и иные нежелательные смещения, способные нарушить целостность системы. Конструкция опоры включает скобу с ребрами жесткости, пару хомутов для плотного охвата трубы с изоляцией и комплект крепежных элементов (болты, гайки), при этом широкие хомуты и удлиненная опорная подушка специально рассчитаны на защиту ППУ-оболочки от повреждений под действием веса трубопровода.
Расшифровка маркировки СПО 57/125.150: СПО - марка опоры; 57 - наружный диаметр стальной трубы; 125 - наружный диаметр гидрозащитной оболочки; 150 - расстояние от нижней грани стальной трубы до верха опорной конструкции.
