Описание

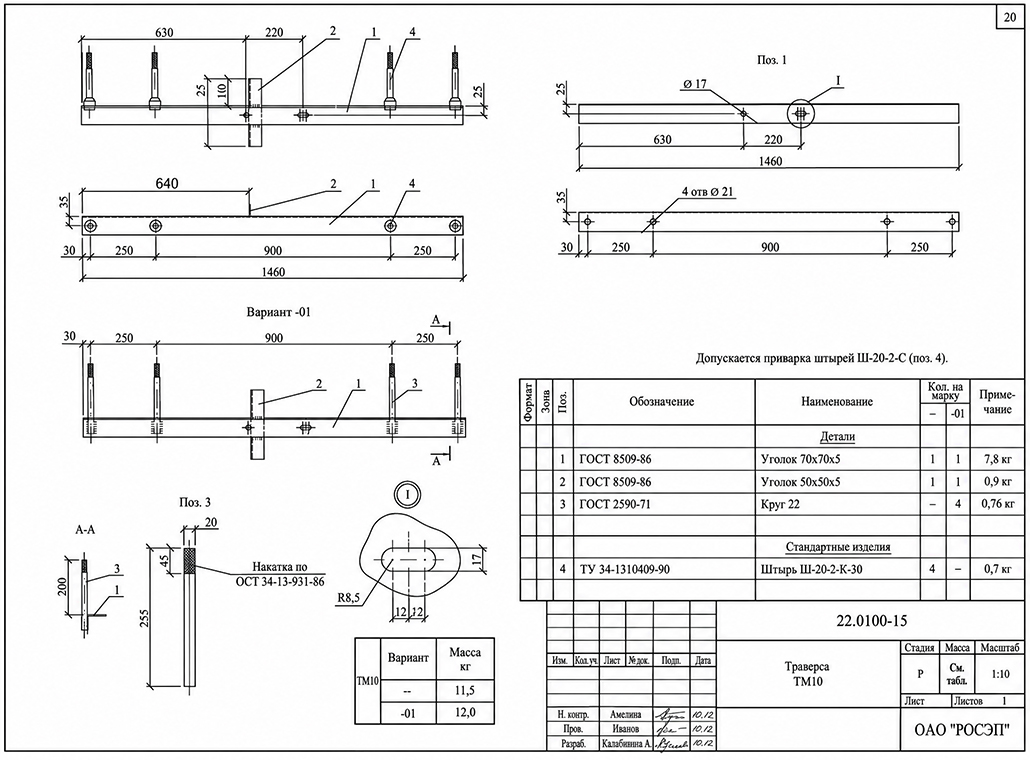

Траверса ТМ 10 серия 22.0100 вар.1 — это высоковольтная металлоконструкция, предназначенная для крепления неизолированных проводов при установке опор воздушных линий электропередач (ВЛ) напряжением 10 кВ. Вариант исполнения «вар.1» отличается конструктивными особенностями. Крепление траверсы к железобетонной стойке опоры осуществляется с помощью хомута (поставляется отдельно). Для опоры типа СВ105 используется хомут Х-1, для опоры СВ110 — хомут Х-42. Для антикоррозийной защиты готовое изделие покрывается лаком БТ-577 (битумным, атмосферостойким). Изделие соответствует типовому проекту 22.0100.
Расшифровка маркировки ТМ 10 серия 22.0100 вар.1, где:
ТМ — тип конструкции (траверса высоковольтная, магистральная);
10 — порядковый номер конструкции в серии;
22.0100 — типовой проект железобетонных опор для совместной подвески ВЛ 10 кВ и ВЛИ 0,38 кВ;
вар.1 — вариант исполнения.
