Описание

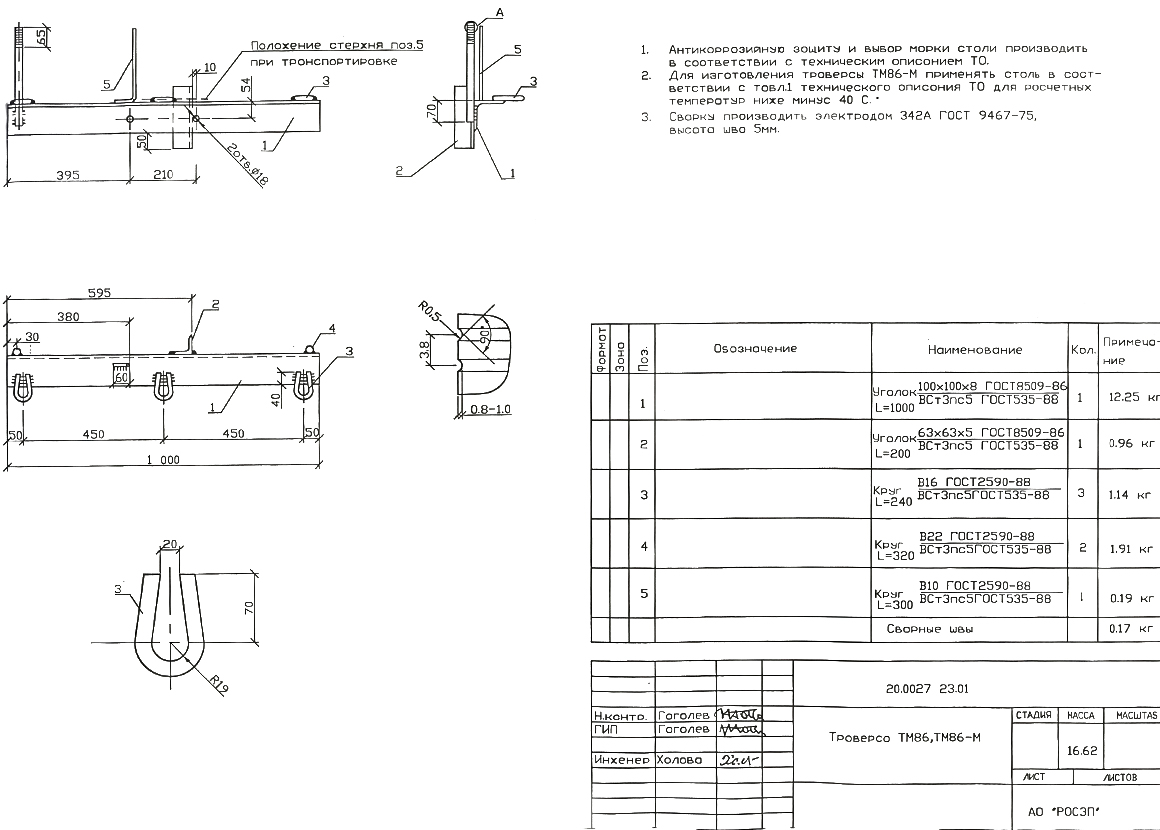

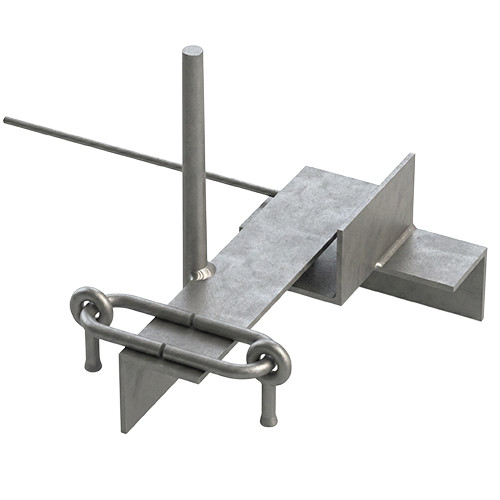

Траверса ТМ 86-М серия 20.0027 — это высоковольтная металлоконструкция, предназначенная для крепления неизолированных проводов на опорах ВЛ 10 кВ. Конструкция аналогична ТМ 86, но изготовлена из низколегированной стали 09Г2С для работы в районах с низкими температурами (до -55°С). Крепление траверсы к железобетонной стойке опоры осуществляется с помощью хомута (поставляется отдельно). Для антикоррозийной защиты готовое изделие покрывается лаком БТ-577 (битумным, атмосферостойким). Изделие соответствует типовому проекту 20.0027.
Расшифровка маркировки ТМ 86-М серия 20.0027, где:
ТМ — тип конструкции (траверса высоковольтная, магистральная);
86 — порядковый номер конструкции в серии;
М — модификация из низколегированной стали 09Г2С (северное исполнение);
20.0027 — типовой проект железобетонных опор для совместной подвески защищенных проводов ВЛ 10 кВ и самонесущих изолированных проводов двухцепной ВЛ 0,4 кВ.
