Для подключения к основному трубопроводу бокового ответвления меньшего диаметра
Диаметр ответвления
355 мм
Транспортировочный объём
0,997 м3
Минимальная рабочая температура
0°C
Максимальная рабочая температура
40°C
Габариты ДхШхВ, мм
1600х500х1246
Срок службы
50 лет
Область применения
Водоснабжение
Описание

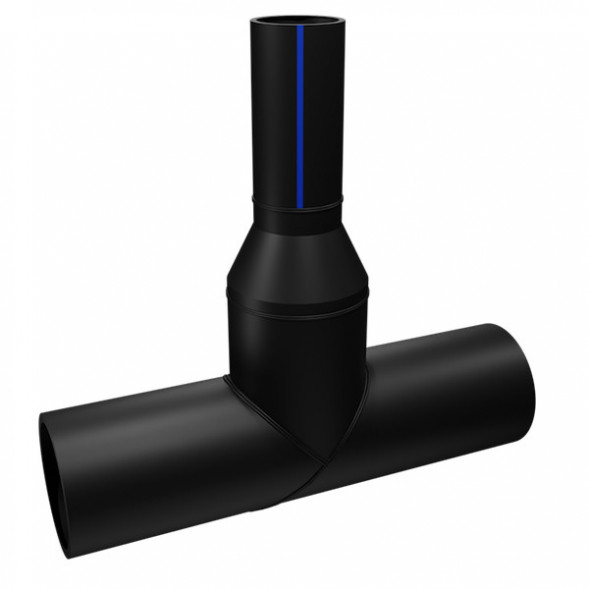

Тройник 500х355 мм SDR17 90° ПЭ100 неравнопроходный сварной сегментный ПНД — фасонное изделие заводского изготовления, предназначенное для разветвления напорного полиэтиленового трубопровода под прямым углом с заужением ответвления. Наружный диаметр магистральных патрубков составляет 500 мм, ответвления — 355 мм, что определяет неравнопроходную (переходную) конструкцию фитинга. Изделие выполнено из первичного полиэтилена низкого давления марки ПЭ100 с размерной серией SDR17, что соответствует номинальному рабочему давлению Ру 10. Толщина стенки магистральных патрубков — 29,4 мм, ответвления — 20,9 мм, строительная длина — 1600 мм. Производство сегментного тройника осуществляется путем сварки отрезков напорной ПНД-трубы на специализированном цеховом оборудовании: торцевание, нагрев и прижим заготовок выполняются на поворотных платформах с гидроприводом, что обеспечивает прочность и герметичность швов, сопоставимую с телом трубы. Рабочая температура среды — от 0 до +40 °C. Фитинг применяется в системах холодного хозяйственно-питьевого и технического водоснабжения, а также для транспортировки жидкостей, неагрессивных к полиэтилену. Присоединение к трубе выполняется методом стыковой сварки или электромуфтовой сварки. Заявленный срок службы при соблюдении условий эксплуатации — до 50 лет.
