Описание

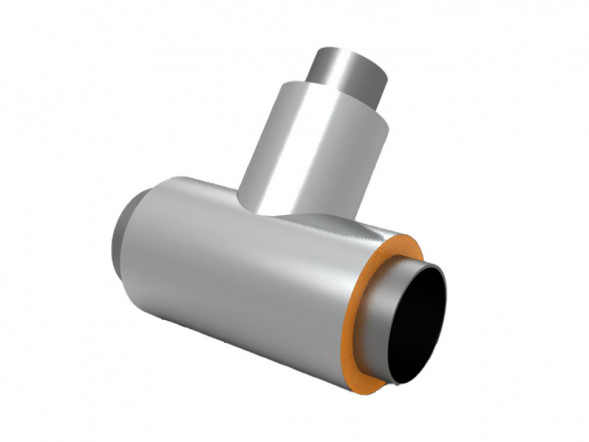

Тройник стальной в изоляции ППУ-ОЦ 1020х11,0/1200-57х3,0/125 — неравнопроходное тройниковое ответвление, предназначенное для ответвления или слияния потоков теплоносителя в тепловых сетях и системах горячего водоснабжения. Изделие представляет собой сварную стальную конструкцию, состоящую из основной трубы наружным диаметром 1020 мм с толщиной стенки 11 мм и перпендикулярно приваренного патрубка-ответвления диаметром 57 мм с толщиной стенки 3 мм. Теплоизоляция нанесена методом заливки в межтрубное пространство между стальной трубой и защитной оболочкой, обеспечивая монолитную бесшовную структуру без мостиков холода. В качестве гидрозащитной оболочки применяется тонколистовая оцинкованная сталь: наружный диаметр оболочки основной трубы — 1200 мм, оболочки ответвления — 125 мм. Изделие изготавливается по ГОСТ 30732-2006 и ГОСТ 30732-2020, рассчитано на максимальное рабочее давление 1,6 МПа и температуру рабочей среды от -40 до +140 °C (с кратковременным пиком до +150 °C). Оцинкованная оболочка защищает пенополиуретановый слой от влаги, ультрафиолетового излучения и механических повреждений, что допускает применение тройника при надземной прокладке, а также в проходных каналах и тоннелях.Расшифровка обозначения «Тройник стальной в изоляции ППУ-ОЦ 1020х11,0/1200-57х3,0/125», где:
- Тройник стальной — фасонное изделие трубопровода с ответвлением, предназначенное для присоединения бокового участка трубопровода к основной магистрали;
- ППУ — теплоизоляция из пенополиуретана;
- ОЦ — наружная защитная оболочка из оцинкованной стали;
- 1020 — наружный диаметр основной стальной трубы, мм;
- 11,0 — толщина стенки основной стальной трубы, мм;
- 1200 — наружный диаметр защитной оцинкованной оболочки основной трубы, мм;
- 57 — наружный диаметр стальной трубы ответвления, мм;
- 3,0 — толщина стенки трубы ответвления, мм;
- 125 — наружный диаметр защитной оцинкованной оболочки ответвления, мм.
