Описание

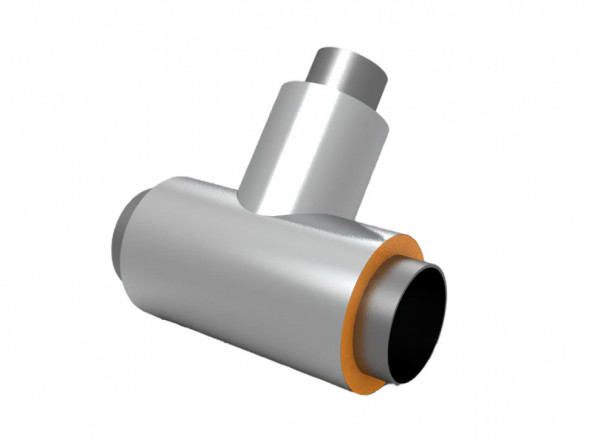

Тройник стальной в изоляции ППУ-ОЦ 159х4,5/250-159х4,5/250 — равнопроходное тройниковое соединение, предназначенное для разветвления потока теплоносителя в тепловых сетях и системах горячего водоснабжения. Изделие представляет собой сварную стальную конструкцию, состоящую из основной трубы и перпендикулярно приваренного патрубка-ответвления одинакового наружного диаметра 159 мм с толщиной стенки 4,5 мм каждый. Стальной корпус выполнен из электросварной прямошовной трубы, что обеспечивает высокую механическую прочность и коррозионную стойкость при длительной эксплуатации. В качестве гидрозащитной оболочки применяется тонколистовая оцинкованная сталь; наружный диаметр оболочки основной трубы и ответвления составляет 250 мм. Изделие изготавливается по ГОСТ 30732-2006 и ГОСТ 30732-2020, рассчитано на максимальное рабочее давление 1,6 МПа и температуру рабочей среды от -40 до +140 °C с кратковременным пиком до +150 °C. Оцинкованная оболочка защищает пенополиуретановый слой от влаги, ультрафиолетового излучения и механических повреждений, что допускает применение тройника при надземной прокладке, в проходных каналах и тоннелях.Расшифровка обозначения «Тройник стальной в изоляции ППУ-ОЦ 159х4,5/250-159х4,5/250», где:
- Тройник стальной — фасонное изделие трубопровода с ответвлением, предназначенное для присоединения бокового участка трубопровода к основной магистрали;
- ППУ — теплоизоляция из пенополиуретана;
- ОЦ — наружная защитная оболочка из оцинкованной стали;
- 159 — наружный диаметр основной стальной трубы, мм;
- 4,5 — толщина стенки основной стальной трубы, мм;
- 250 — наружный диаметр защитной оцинкованной оболочки основной трубы, мм;
- 159 — наружный диаметр стальной трубы ответвления, мм;
- 4,5 — толщина стенки трубы ответвления, мм;
- 250 — наружный диаметр защитной оцинкованной оболочки ответвления, мм.
