Описание
Этажный узел VT.GPW применяется в системах водоснабжения многоквартирных домов для распределения горячей и холодной воды по отдельным потребителям и учета ее расходования (при установке водосчетчиков).
Узел присоединяется к общему трубопроводу системы водоснабжения (стояку), расположение ввода – левое (L) либо правое (R). Диаметр подключения к стоякам систем отопления – 3/4 или 1”. Вводы водопровода в узел оснащены редукторами давления, фильтрами механической очистки, шаровыми кранами.
Узел выполняет следующие основные функции:
- коммерческий учёт воды по потребителям (при установке водосчетчиков);
- механическая очистка потока от нерастворимых примесей;
- снижение давления до предустановленного допустимого значения;
- отключения отдельных потребителей.

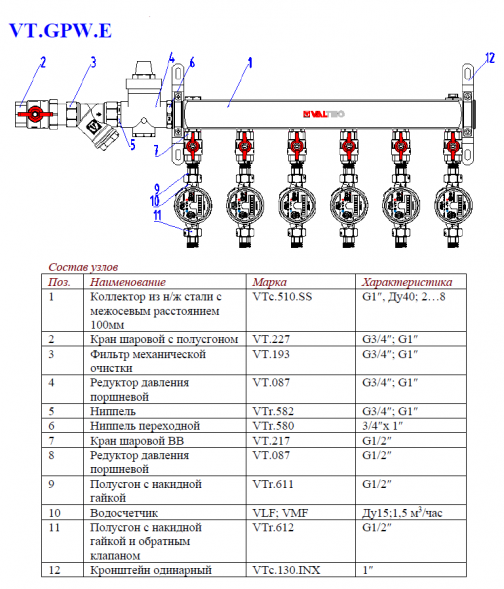

Узлы серии с индексом «Е» снабжены единым регулятором давления на входе в коллектор. Узлы с индексом «К» имеют редуктор на каждом квартирном отводе.
Редукторы давления, установленные на узлах, имеют заводскую настройку 0,3 МПа. При необходимости они могут быть перенастроены на давление от 0,1 до 0,45 МПа.
Узлы поставляются с ремонтными вставками, установленными вместо водосчетчиков. Могут комплектоваться следующими моделями водосчетчиков:
-VLF-15-1,5 – счетчик без импульсного выхода;
-VLF-I15-1,5 –счетчик с импульсным выходом;
-VMF.15.485 – счетчик с проводным интерфейсом RS-485;
-VMF.15.MB – счетчик с проводным интерфейсом M-Bus;
-VMF.15.RF – выход по радиоканалу с модуляцией FSK;
-VMF.15.LR – выход по радиоканалу с модуляцией LoRa;
-VMF.15.NB – выход по радиоканалу с модуляцией NB-Fi.
