Описание

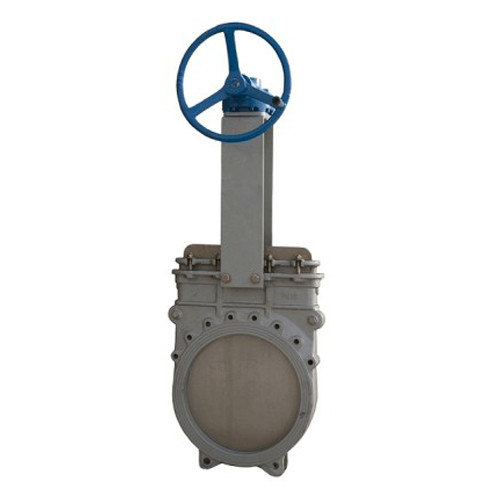

Задвижка Kvant - это высококачественный шиберный затвор, предназначенный для межфланцевого монтажа и работы при рабочих давлениях PN 1.0 МПа. Его уникальная конструкция и материалы делают его идеальным решением для различных отраслей промышленности, включая целлюлозно-бумажную, энергетическую, химическую, пищевую, а также для очистных сооружений и горнодобывающей промышленности.
Конструкция и преимущества:
-
Корпус: Цельнолитой, выполненный из углеродистой стали, серого чугуна или нержавеющей стали, с ребрами жесткости на больших диаметрах для дополнительной прочности. Направляющие ножа, отлитые вместе с корпусом, обеспечивают надежное закрытие и бесшумную, безвибрационную работу.
-
Полнопроходное исполнение: Гарантирует высокую пропускную способность и минимальные потери давления, исключая накопление посторонних частиц, что затрудняло бы закрытие затвора.
-
Нож: Изготавливается из нержавеющей стали с полировкой обеих сторон для предотвращения защемления и повреждения седла. Конструкция ножа исключает возможность застревания механических частиц, обеспечивая полное закрытие затвора.
-
Седловое уплотнение: Уникальная автоматическая система закрепления уплотнения с помощью фиксирующего кольца из нержавеющей стали. Стандартное уплотнение из EPDM, а также другие варианты (Viton, PTFE, NBR и др.) доступны под заказ, что позволяет адаптировать задвижку для различных рабочих условий.
-
Уплотнение: Долговечное уплотнение с использованием PTFE, с возможностью исполнения из плетеного уплотнителя для специфических условий. Удобный доступ к механизму затяжки сальника обеспечивает простоту обслуживания и герметичность.
-
Шток: Выполненный из коррозионно-устойчивых сталей, что обеспечивает долговечность эксплуатации.
Маркировка:
KV02- затворы (задвижки) шиберные с односторонним направлением потока,
13 - присоединение: 1 - межфланцевое; управление: 2 - редуктор,
23 - материал корпуса/диска: сталь углеродистая, сталь коррозионно-стойкая, E - материал уплотнения: EPDM,
DN - диаметр условного прохода;
PN - условное номинальное давление.
