Для присоединения боковых ответвлений трубопроводов тепловых сетей
Обозначение
04
Транспортировочный объём
0,0053 м3
Максимальная температура рабочей среды
425°С
Габариты ДхШхВ, мм
320х108х154
Область применения
Промышленные трубопроводы тепловых сетей
Марка стали
09Г2С, 12Х18Н10Т, Сталь 20
Условный проход
100 мм
Предельное отклонение строительной длины
-4 мм
Размер присоединяемой трубы
133х4 мм
Описание

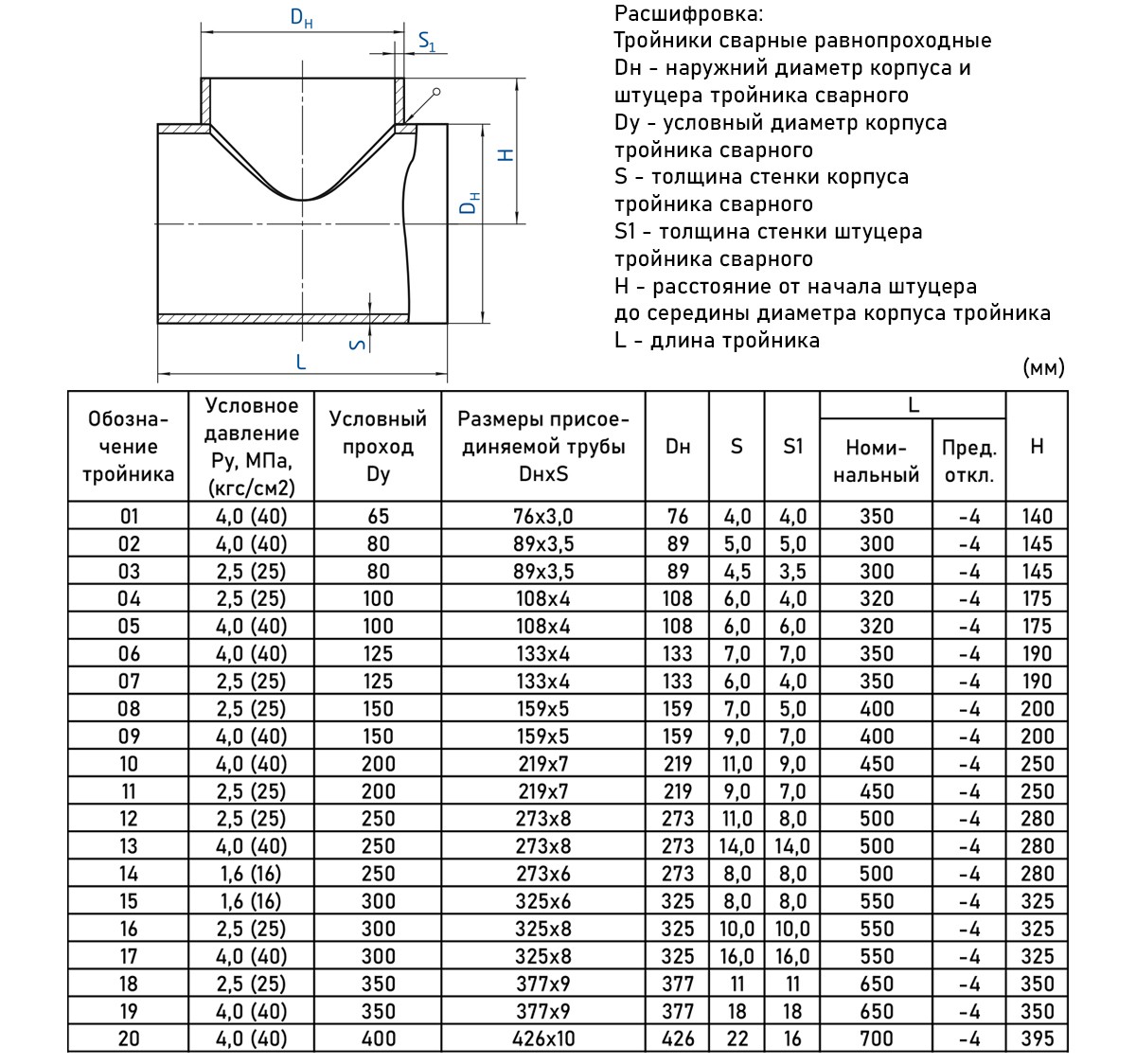

Тройник стальной 108х6-108х4 по ОСТ 34-10.762-97 — равнопроходный сварной элемент трубопроводной арматуры, предназначенный для разветвления потока рабочей среды с сохранением номинального диаметра на всех отводах и обеспечением надежного распределения транспортируемой среды между направлениями. Изделие изготавливается из углеродистой стали и ориентировано на применение в энергетических, коммунальных и промышленных сетях — в том числе в системах отопления, водоснабжения, паропроводах и технологических линиях, где критичны герметичность соединений и стабильность гидравлических параметров. Номинальный диаметр патрубков составляет 108 мм, при этом толщина стенки на разных участках варьируется — 6 мм и 4 мм, что отражает дифференцированный подход к обеспечению прочностных характеристик в зонах с различной интенсивностью нагрузок и позволяет оптимизировать массу изделия без снижения эксплуатационной надежности.
