Для присоединения боковых ответвлений трубопроводов тепловых сетей
Диаметр ответвления
720 мм
Транспортировочный объём
2,1081 м3
Максимальная температура рабочей среды
300°С
Габариты ДхШхВ, мм
1200х1220х1440
Область применения
Промышленные трубопроводы тепловых сетей
Марка стали
09Г2С, 17Г1С, Сталь 20
Условный проход
1200х700 мм
Предельное отклонение строительной длины
-6 мм
Размер присоединяемой трубы
1220х11 мм
Описание

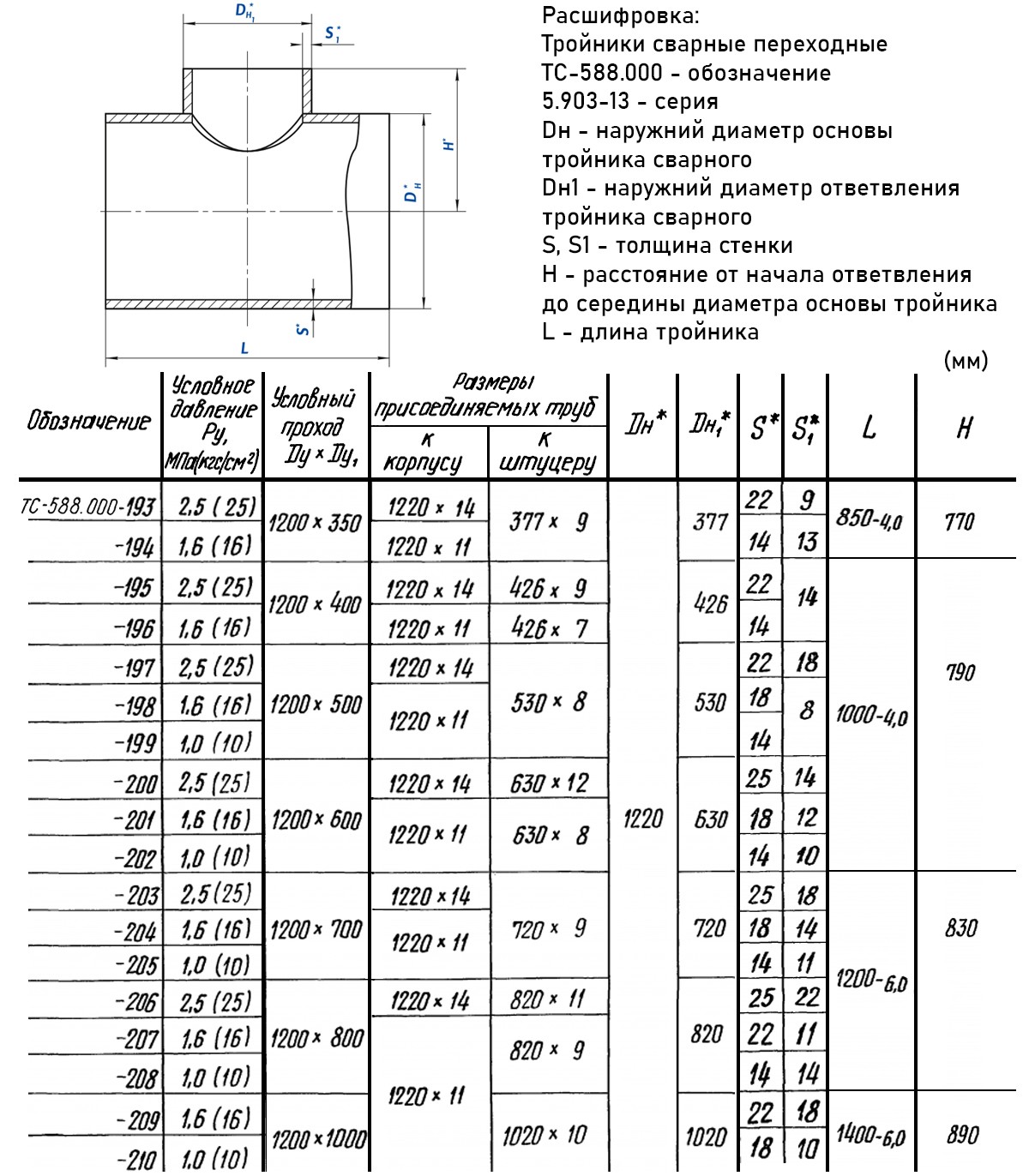

Тройник стальной 1220х11-720х9 1 ТС-588.000 серии 5.903-13 — переходной сварной фитинг, предназначенный для организации Т-образного ответвления в трубопроводных сетях с изменением проходного сечения: изделие соединяет основной участок трубопровода с наружным диаметром 1220 мм и толщиной стенки 11 мм с боковым отводом диаметром 720 мм и стенкой 9 мм, рассчитан на рабочее давление до 1 МПа и температуру эксплуатации до +300 °С, что позволяет применять его в системах теплоснабжения, паропроводах низкого и среднего давления, технологических линиях промышленных предприятий, транспортирующих воду, пар, воздух и иные неагрессивные среды. Конструкция тройника выполнена из углеродистой или низколегированной стали методом сварки с разделкой кромок под приварку, обеспечивающей прочное и герметичное соединение с трубами, а геометрия переходов спроектирована так, чтобы минимизировать турбулентность потока, снизить гидравлические потери и предотвратить локальные напряжения в зоне сопряжения патрубков.
