Для присоединения боковых ответвлений трубопроводов тепловых сетей
Диаметр ответвления
1220 мм
Транспортировочный объём
3,294 м3
Максимальная температура рабочей среды
300°С
Габариты ДхШхВ, мм
1800х1220х1500
Область применения
Промышленные трубопроводы тепловых сетей
Марка стали
Ст3сп5, Ст3Гпс4, Сталь 20
Условный проход
1200 мм
Предельное отклонение строительной длины
-6 мм
Размер присоединяемой трубы
1220х11 мм
Описание

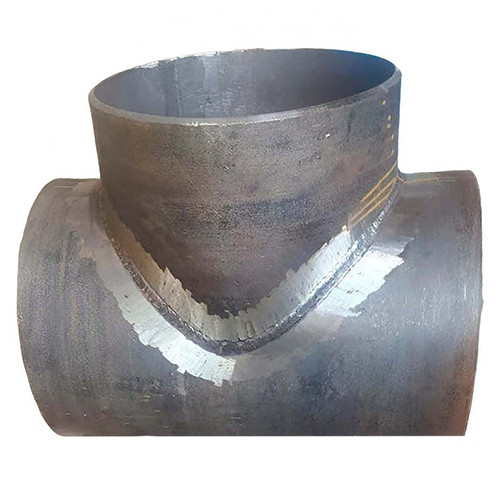

Тройник стальной 1220х25 ТС-590.000 серии 5.903-13 — равнопроходный сварной элемент трубопроводной системы, предназначенный для разветвления потока рабочей среды и присоединения боковых ответвлений в магистральных и распределительных сетях; изделие выполнено из конструкционной стали, обеспечивающей высокую прочность и устойчивость к эксплуатационным нагрузкам, а равнопроходная конструкция гарантирует сохранение параметров потока в каждом из направлений без существенных перепадов давления. Сварная технология изготовления обеспечивает герметичность соединений и надежность узла в условиях циклических и статических нагрузок. Габариты тройника соответствуют наружному диаметру 1220 мм при толщине стенки 25 мм, что позволяет интегрировать деталь в типовые трубопроводные схемы без дополнительных переходников. Монтаж осуществляется посредством стыковой сварки с примыкающими трубами, что обеспечивает монолитность соединения и минимизирует риски утечек в процессе длительной эксплуатации. Изделие совместимо с трубопроводами, спроектированными по типовым решениям для промышленных и коммунальных объектов, и подходит для установки как в надземных, так и в канальных участках трасс.
