Для присоединения боковых ответвлений трубопроводов тепловых сетей
Диаметр ответвления
1020 мм
Транспортировочный объём
3,6210 м3
Максимальная температура рабочей среды
300°С
Габариты ДхШхВ, мм
1500х1420х1700
Область применения
Промышленные трубопроводы тепловых сетей
Марка стали
09Г2С, 17Г1С, Сталь 20
Условный проход
1400х1000 мм
Предельное отклонение строительной длины
-6 мм
Размер присоединяемой трубы
1420х14 мм
Описание

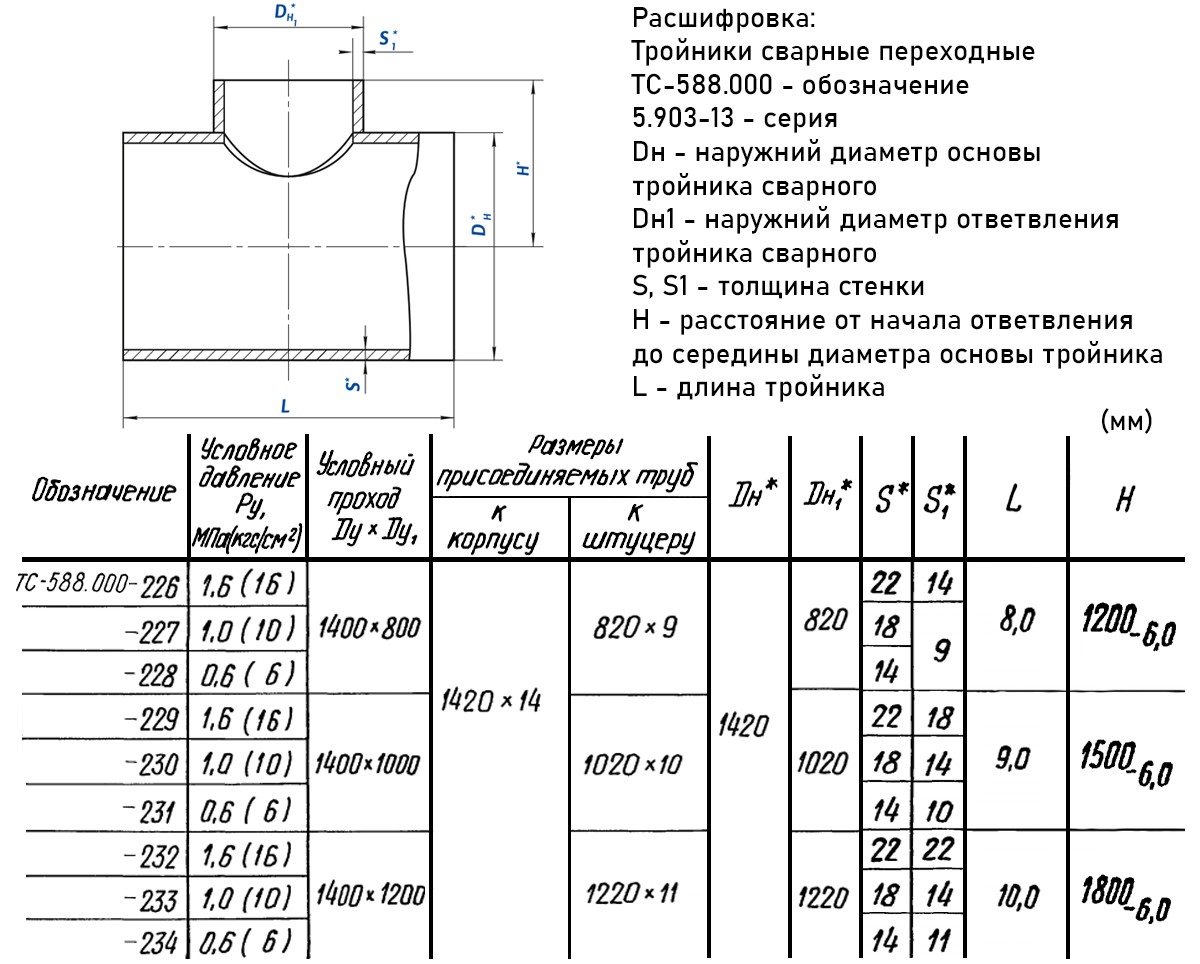

Тройник стальной 1420х14-1020х10 1,6 ТС-588.000 серии 5.903-13 — переходной сварной фитинг, предназначенный для организации Т-образного ответвления в трубопроводных сетях с изменением проходного сечения: изделие соединяет основной участок трубопровода с наружным диаметром 1420 мм и толщиной стенки 14 мм с боковым отводом диаметром 1020 мм и стенкой 10 мм, рассчитан на рабочее давление до 1,6 МПа и температуру эксплуатации до +300 °С, что позволяет применять его в системах теплоснабжения, паропроводах низкого и среднего давления, технологических линиях промышленных предприятий, транспортирующих воду, пар, воздух и иные неагрессивные среды. Конструкция тройника выполнена из углеродистой или низколегированной стали методом сварки с разделкой кромок под приварку, обеспечивающей прочное и герметичное соединение с трубами, а геометрия переходов спроектирована так, чтобы минимизировать турбулентность потока, снизить гидравлические потери и предотвратить локальные напряжения в зоне сопряжения патрубков.
