Для присоединения боковых ответвлений трубопроводов тепловых сетей
Обозначение
08
Транспортировочный объём
0,0145 м3
Максимальная температура рабочей среды
425°С
Габариты ДхШхВ, мм
400х159х229
Область применения
Промышленные трубопроводы тепловых сетей
Марка стали
09Г2С, 12Х18Н10Т, Сталь 20
Условный проход
150 мм
Предельное отклонение строительной длины
-4 мм
Размер присоединяемой трубы
325х8 мм
Описание

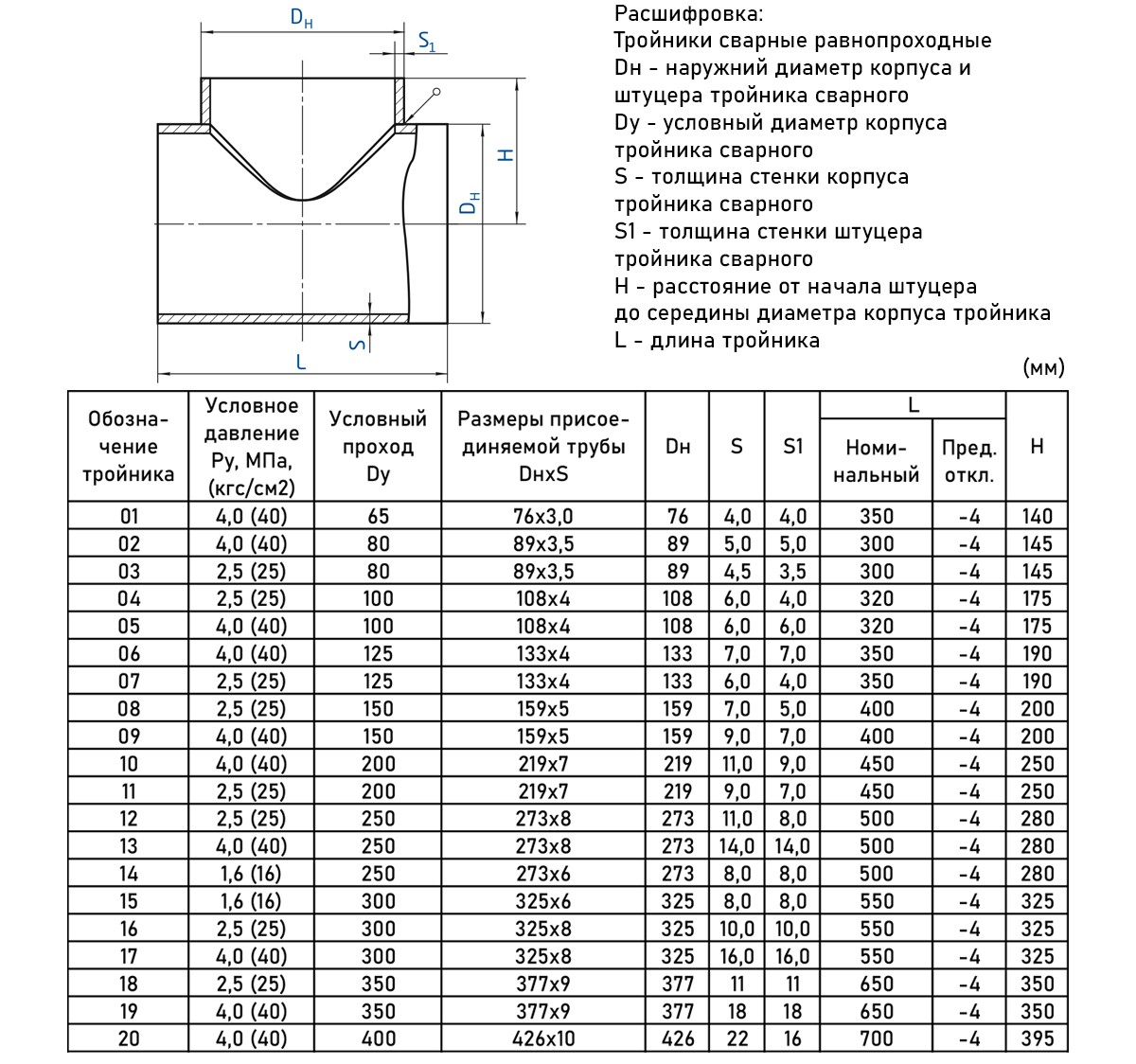

Тройник стальной 159х7-159х5 по ОСТ 34-10.762-97 — равнопроходный сварной элемент трубопроводной арматуры, предназначенный для разветвления потока рабочей среды с сохранением номинального диаметра на всех отводах и обеспечением надежного распределения транспортируемой среды между направлениями. Изделие изготавливается из углеродистой стали и ориентировано на применение в энергетических, коммунальных и промышленных сетях — в том числе в системах отопления, водоснабжения, паропроводах и технологических линиях, где критичны герметичность соединений и стабильность гидравлических параметров. Номинальный диаметр патрубков составляет 159 мм, при этом толщина стенки на разных участках варьируется — 7 мм и 5 мм, что отражает дифференцированный подход к обеспечению прочностных характеристик в зонах с различной интенсивностью нагрузок и позволяет оптимизировать массу изделия без снижения эксплуатационной надежности.
