Для присоединения боковых ответвлений трубопроводов тепловых сетей
Диаметр ответвления
273 мм
Транспортировочный объём
0,0567 м3
Максимальная температура рабочей среды
300°С
Габариты ДхШхВ, мм
500х273х416
Область применения
Промышленные трубопроводы тепловых сетей
Марка стали
Ст3сп5, Ст3Гпс4, Сталь 20
Условный проход
250 мм
Предельное отклонение строительной длины
-4 мм
Размер присоединяемой трубы
273х6 мм
Описание

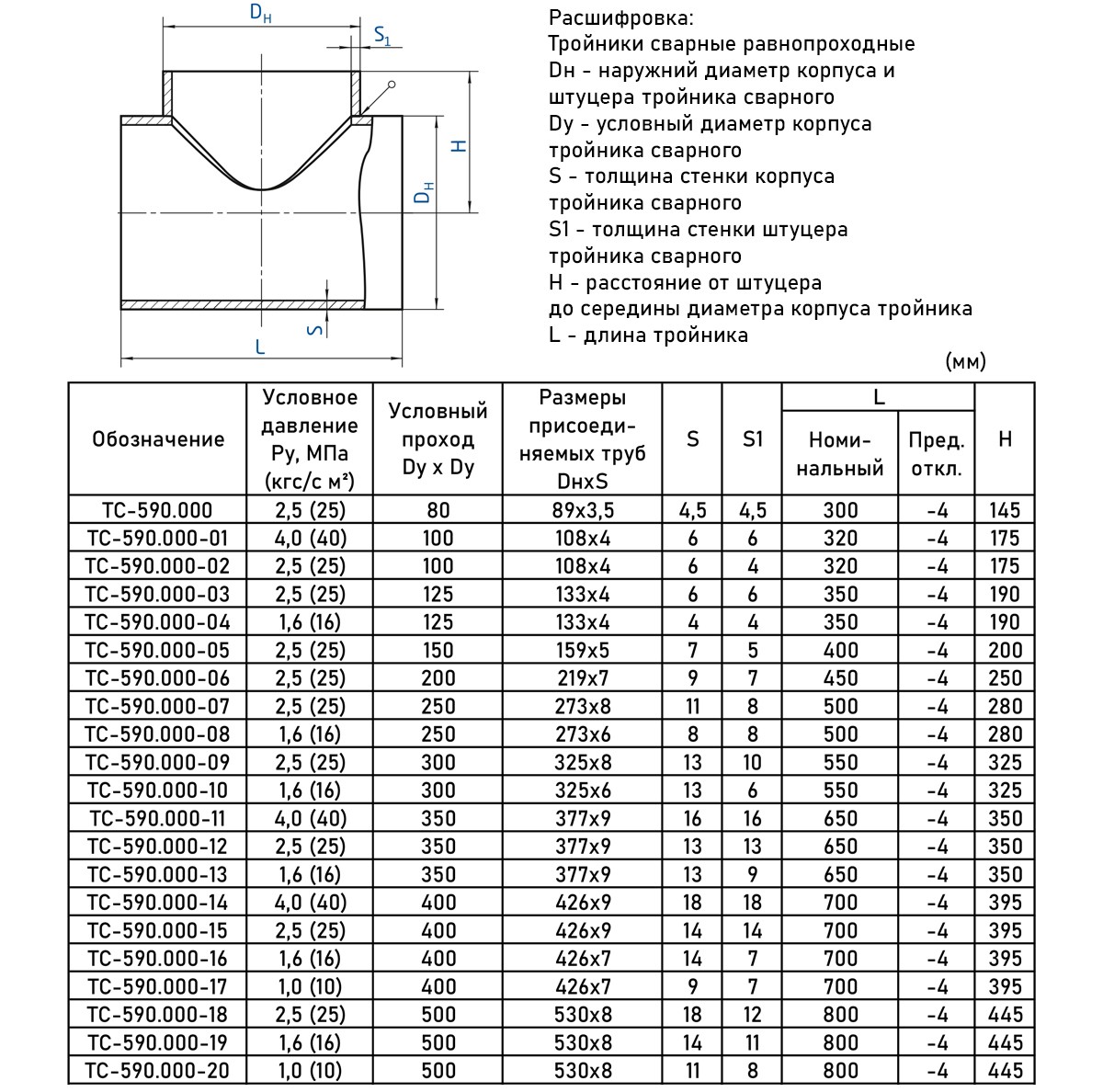

Тройник стальной 273х8 ТС-590.000 серии 5.903-13 — равнопроходный сварной элемент трубопроводной системы, предназначенный для разветвления потока рабочей среды и присоединения боковых ответвлений в магистральных и распределительных сетях; изделие выполнено из конструкционной стали, обеспечивающей высокую прочность и устойчивость к эксплуатационным нагрузкам, а равнопроходная конструкция гарантирует сохранение параметров потока в каждом из направлений без существенных перепадов давления. Сварная технология изготовления обеспечивает герметичность соединений и надежность узла в условиях циклических и статических нагрузок. Габариты тройника соответствуют наружному диаметру 273 мм при толщине стенки 8 мм, что позволяет интегрировать деталь в типовые трубопроводные схемы без дополнительных переходников. Монтаж осуществляется посредством стыковой сварки с примыкающими трубами, что обеспечивает монолитность соединения и минимизирует риски утечек в процессе длительной эксплуатации. Изделие совместимо с трубопроводами, спроектированными по типовым решениям для промышленных и коммунальных объектов, и подходит для установки как в надземных, так и в канальных участках трасс.
