Для присоединения боковых ответвлений трубопроводов тепловых сетей
Диаметр ответвления
630 мм
Транспортировочный объём
0,5355 м3
Максимальная температура рабочей среды
350°С
Габариты ДхШхВ, мм
1000х630х850
Область применения
Промышленные трубопроводы тепловых сетей
Марка стали
Ст3сп5, Ст3Гпс4, Сталь 20
Условный проход
600 мм
Предельное отклонение строительной длины
-4 мм
Размер присоединяемой трубы
630х12 мм
Описание

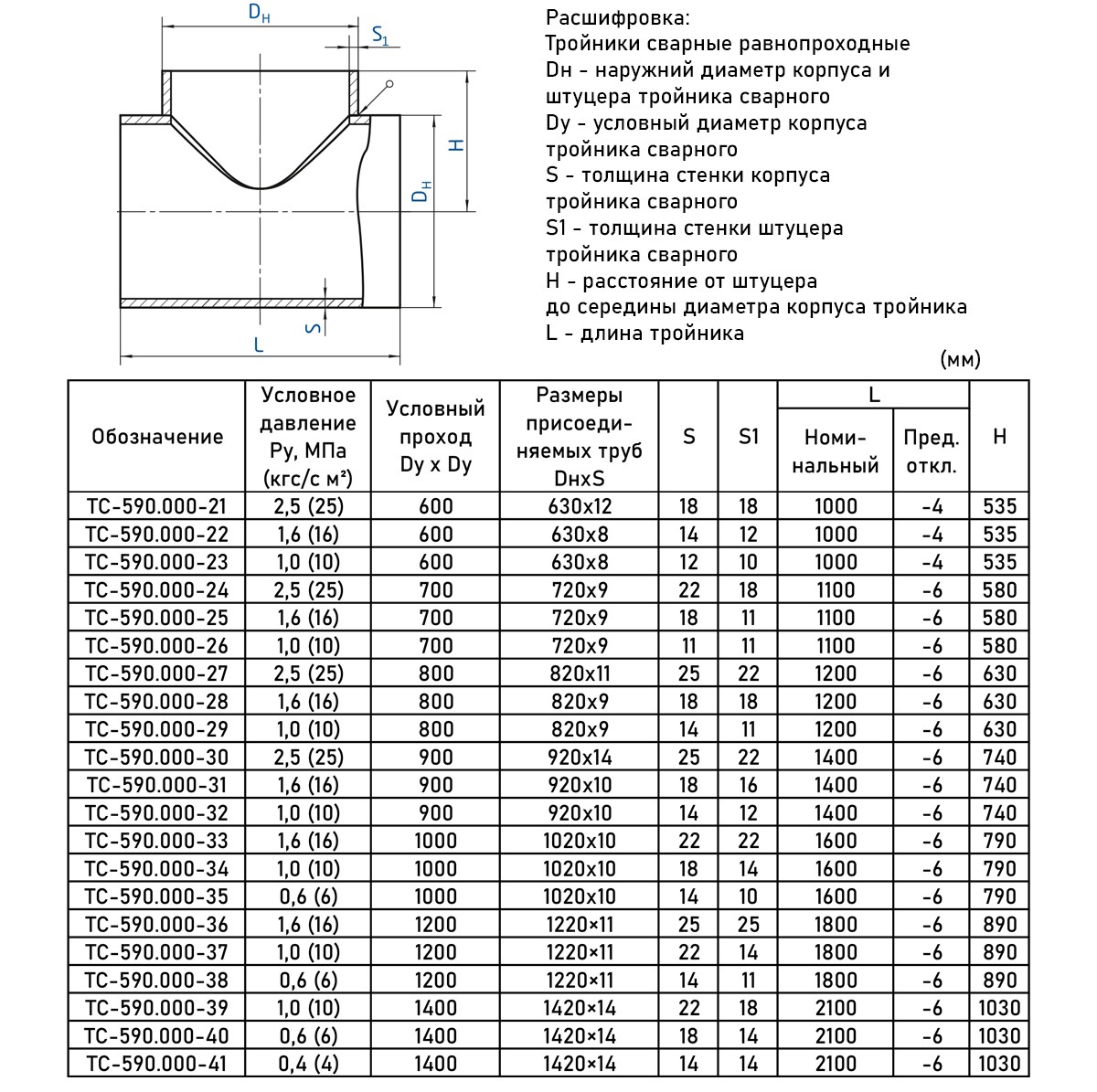

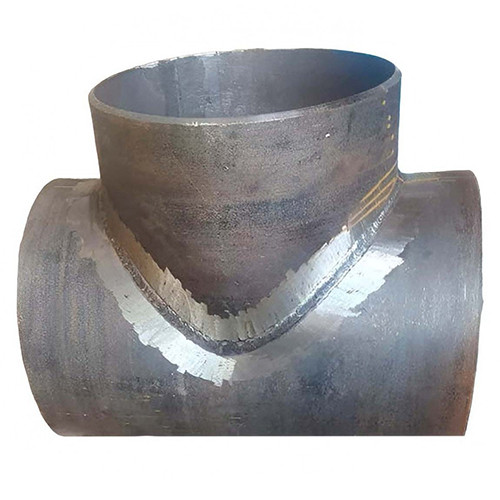

Тройник стальной 630х18 ТС-590.000 серии 5.903-13 — равнопроходный сварной элемент трубопроводной системы, предназначенный для разветвления потока рабочей среды и присоединения боковых ответвлений в магистральных и распределительных сетях; изделие выполнено из конструкционной стали, обеспечивающей высокую прочность и устойчивость к эксплуатационным нагрузкам, а равнопроходная конструкция гарантирует сохранение параметров потока в каждом из направлений без существенных перепадов давления. Сварная технология изготовления обеспечивает герметичность соединений и надежность узла в условиях циклических и статических нагрузок. Габариты тройника соответствуют наружному диаметру 630 мм при толщине стенки 18 мм, что позволяет интегрировать деталь в типовые трубопроводные схемы без дополнительных переходников. Монтаж осуществляется посредством стыковой сварки с примыкающими трубами, что обеспечивает монолитность соединения и минимизирует риски утечек в процессе длительной эксплуатации. Изделие совместимо с трубопроводами, спроектированными по типовым решениям для промышленных и коммунальных объектов, и подходит для установки как в надземных, так и в канальных участках трасс.
