Для присоединения боковых ответвлений трубопроводов тепловых сетей
Диаметр ответвления
720 мм
Транспортировочный объём
0,9380 м3
Максимальная температура рабочей среды
350°С
Габариты ДхШхВ, мм
1100х820х1040
Область применения
Промышленные трубопроводы тепловых сетей
Марка стали
09Г2С, 17Г1С, Сталь 20
Условный проход
800х700 мм
Предельное отклонение строительной длины
-6 мм
Размер присоединяемой трубы
820х11 мм
Описание

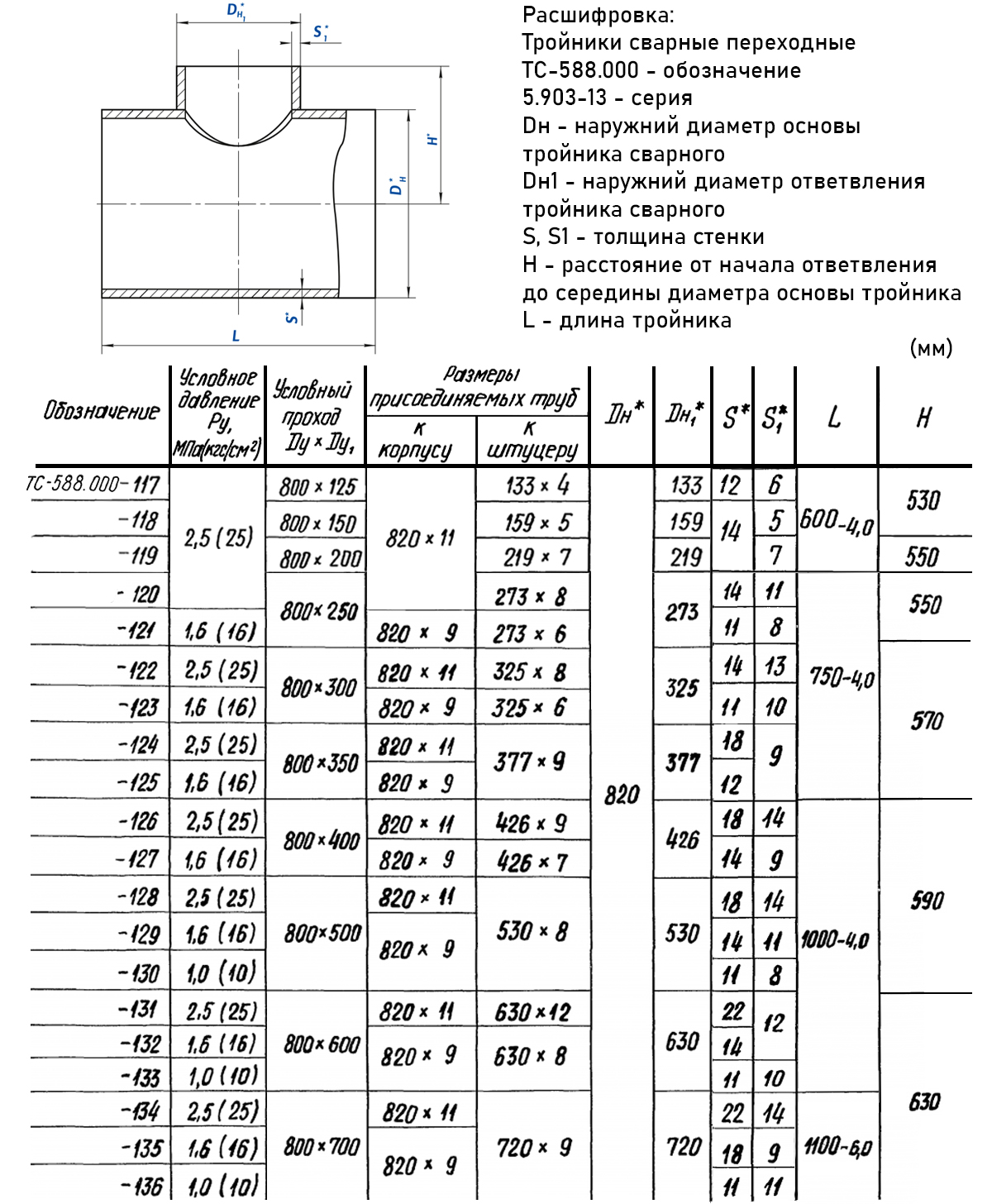

Тройник стальной 820х11-720х9 2,5 ТС-588.000 серии 5.903-13 — переходной сварной фитинг, предназначенный для организации Т-образного ответвления в трубопроводных сетях с изменением проходного сечения: изделие соединяет основной участок трубопровода с наружным диаметром 820 мм и толщиной стенки 11 мм с боковым отводом диаметром 720 мм и стенкой 9 мм, рассчитан на рабочее давление до 2,5 МПа и температуру эксплуатации до +350 °С, что позволяет применять его в системах теплоснабжения, паропроводах низкого и среднего давления, технологических линиях промышленных предприятий, транспортирующих воду, пар, воздух и иные неагрессивные среды. Конструкция тройника выполнена из углеродистой или низколегированной стали методом сварки с разделкой кромок под приварку, обеспечивающей прочное и герметичное соединение с трубами, а геометрия переходов спроектирована так, чтобы минимизировать турбулентность потока, снизить гидравлические потери и предотвратить локальные напряжения в зоне сопряжения патрубков.
