Для присоединения боковых ответвлений трубопроводов тепловых сетей
Обозначение
31
Транспортировочный объём
1,1906 м3
Максимальная температура рабочей среды
425°С
Габариты ДхШхВ, мм
1200х820х1210
Область применения
Промышленные трубопроводы тепловых сетей
Марка стали
09Г2С, 12Х18Н10Т, Сталь 20
Условный проход
800 мм
Предельное отклонение строительной длины
-6 мм
Размер присоединяемой трубы
720х9 мм
Описание

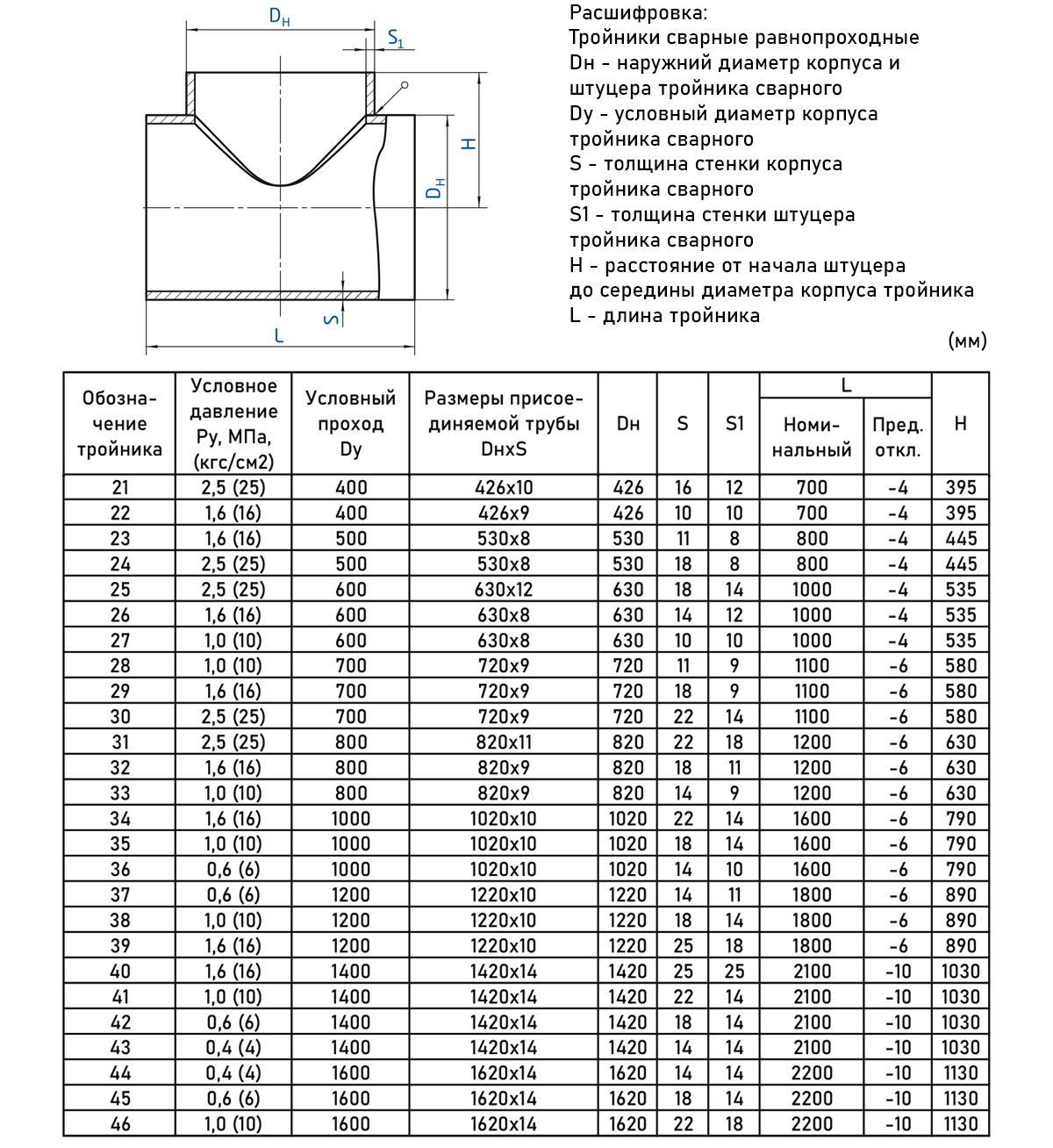

Тройник стальной 820х22-820х18 по ОСТ 34-10.762-97 — равнопроходный сварной элемент трубопроводной арматуры, предназначенный для разветвления потока рабочей среды с сохранением номинального диаметра на всех отводах и обеспечением надежного распределения транспортируемой среды между направлениями. Изделие изготавливается из углеродистой стали и ориентировано на применение в энергетических, коммунальных и промышленных сетях — в том числе в системах отопления, водоснабжения, паропроводах и технологических линиях, где критичны герметичность соединений и стабильность гидравлических параметров. Номинальный диаметр патрубков составляет 820 мм, при этом толщина стенки на разных участках варьируется — 22 мм и 18 мм, что отражает дифференцированный подход к обеспечению прочностных характеристик в зонах с различной интенсивностью нагрузок и позволяет оптимизировать массу изделия без снижения эксплуатационной надежности.
