Описание

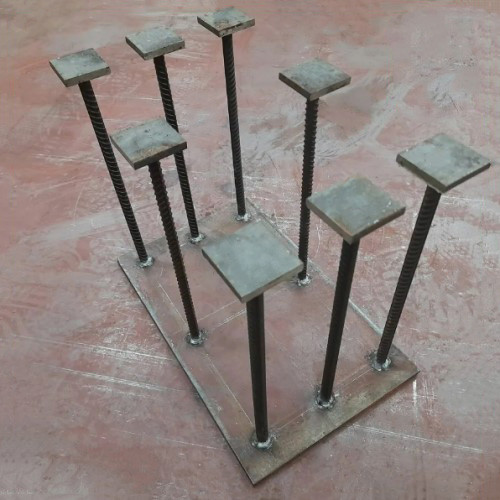

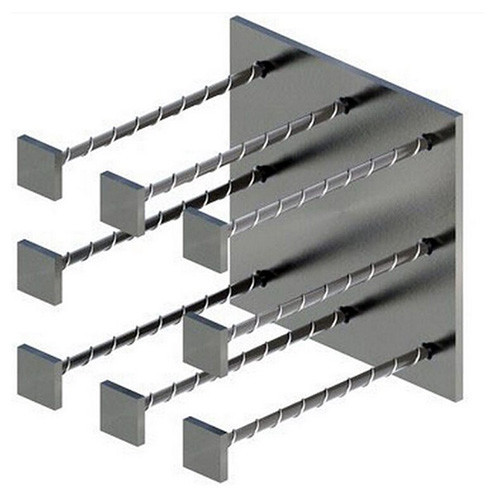

Закладная деталь МН 151-4 для железобетонных конструкций 1.400-15.В1.160-33 - металлический элемент, используемый для соединения бетонных конструкций и навесных элементов. Изготавливается из разных марок стали, поверхность обрабатывается антикоррозийным составом. Деталь состоит из прямоугольной пластины и восьми арматурных штырей по её периметру. С другой стороны анкеров приварены небольшие пластины для надежности монтажа. Изделие применяется в строительстве различных сооружений: промышленных, гражданских, сельскохозяйственных и других, обеспечивая прочное соединение элементов здания между собой.
Расшифровка маркировки МН 151-4 выпуск 1.400-15.В1.160-33, где:
МН — буквенное обозначение типа изделия: металлическое неизвлекаемое;
1 — номер группы закладного изделия;
51 — порядковый номер изделия в группе;
4 — индекс, указывающий на различия в длине и форме анкеров;
1.400-15 — серия;
В1.160 — выпуск серии, содержащий рабочие чертежи;
33 — вариант исполнения в рамках выпуска В1.
