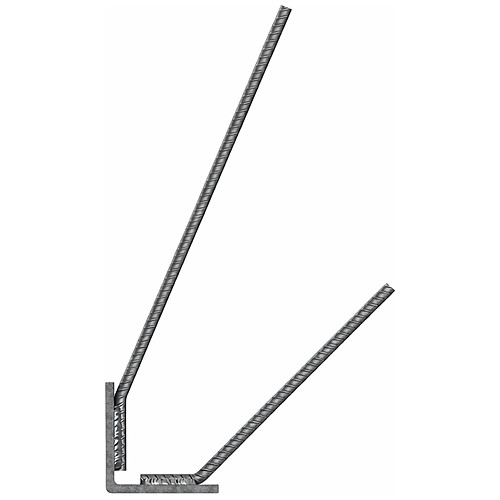

Закладная деталь МН 520 выпуск 1.400-15.В1.520-03 - металлический элемент, предназначенный для закладки в железобетонные конструкции с целью последующего крепления оборудования, коммуникаций или конструктивных узлов. Широко применяемых в промышленном и гражданском строительстве.

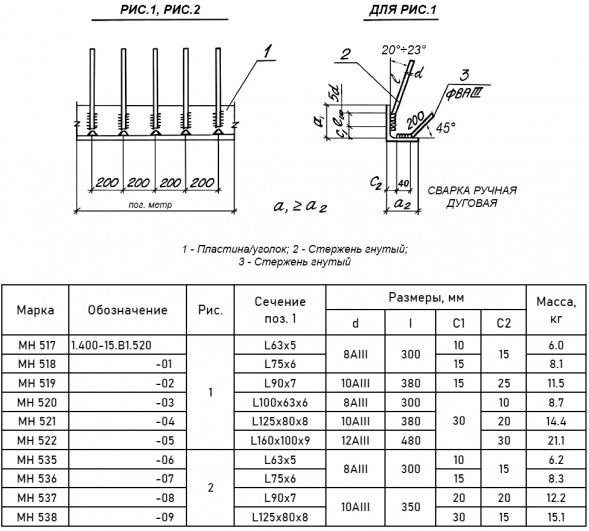

Закладная деталь состоит из металлической пластины/уголка, анкерных гнутых стержней, приваренных к основе. Открытая часть детали служит присоединительным элементом для передачи усилий, а основная часть заливается бетоном.
Расшифровка маркировки МН 520 выпуск 1.400-15.В1.520-03, где:
МН - буквенное обозначение типа изделия: металлическая закладная;
5 - номер группы закладного изделия;
20 - порядковый номер изделия в группе;
1.400-15 - серия;
В1.520 - выпуск серии, содержащий рабочие чертежи;
03 - вариант исполнения в рамках выпуска В1
