Описание
Закладная деталь МН 519 выпуск 1.400-15.В1.520-02 - металлический элемент, предназначенный для закладки в железобетонные конструкции с целью последующего крепления оборудования, коммуникаций или конструктивных узлов. Широко применяемых в промышленном и гражданском строительстве.

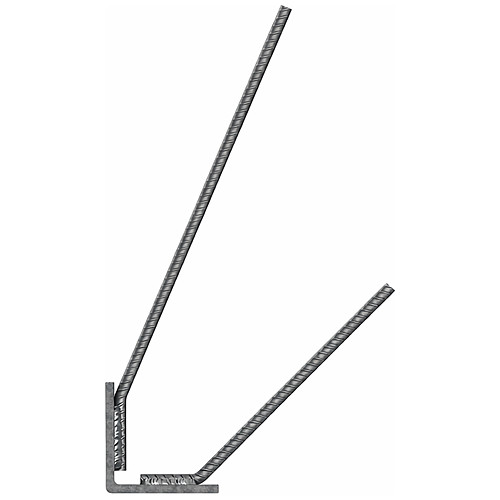

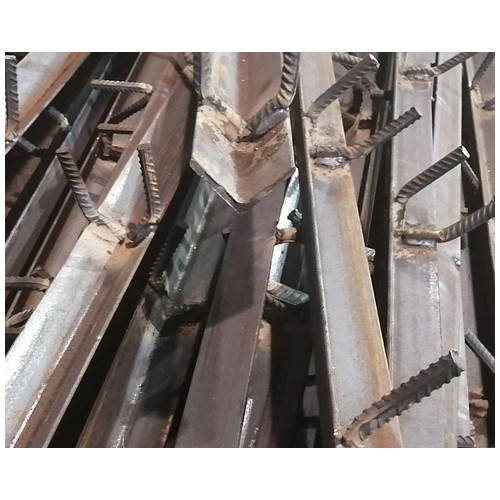

Закладная деталь состоит из металлической пластины/уголка, анкерных гнутых стержней, приваренных к основе. Открытая часть детали служит присоединительным элементом для передачи усилий, а основная часть заливается бетоном.
Расшифровка маркировки МН 519 выпуск 1.400-15.В1.520-02, где:
МН - буквенное обозначение типа изделия: металлическая закладная;
5 - номер группы закладного изделия;
19 - порядковый номер изделия в группе;
1.400-15 - серия;

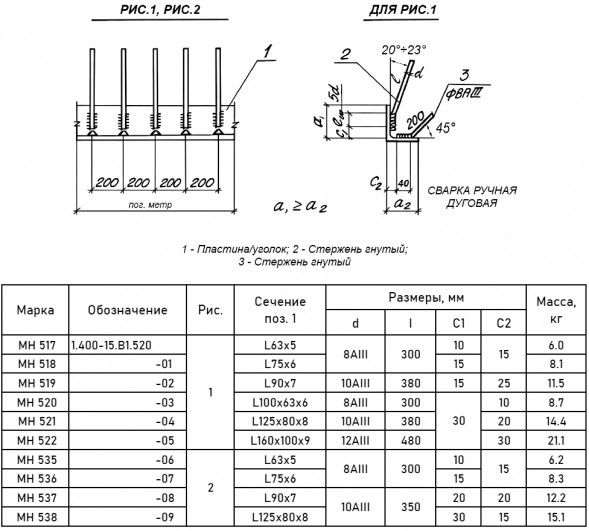

В1.520 - выпуск серии, содержащий рабочие чертежи;
02 - вариант исполнения в рамках выпуска В1
