Описание

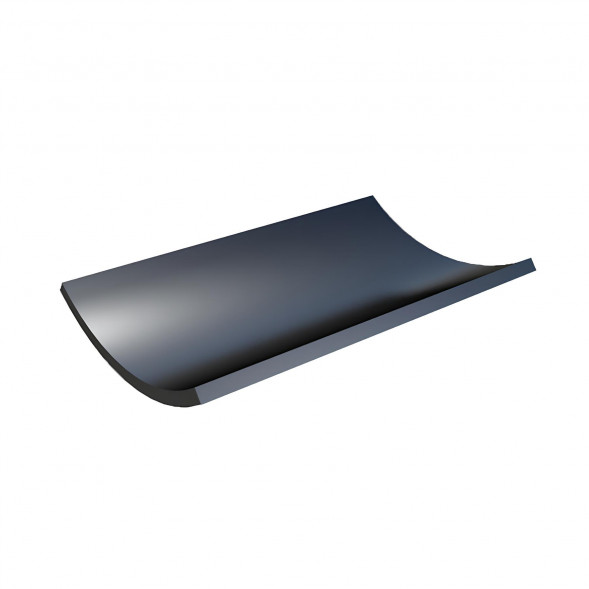

Подвижные бескорпусные опоры модели ОПБ1 предназначены для установки в системах технологических трубопроводов, за исключением трубопроводов теплосетей, магистральных линий, систем хладагентов, линий электростанций. Особенно востребованы они в местностях с пучинистыми грунтами, районах с вечной мерзлотой и с недостаточной сейсмостойкостью.
Производство опор осуществляется из различных марок стали: 09г2с, ВСт3пс, сталь 20, 12Х18Н10Т.
Условное обозначение конструкции: ОПБ1-38 ГОСТ 14911-82, где ОПБ1 обозначает тип опоры, 38 - диаметр трубопровода (в дюймах).
О-опора;
П-подвижная;
Б-бескорпусная;
Б1- тип опоры.
Функциональные особенности ОПБ1 заключаются в:
- Компенсации вертикальных нагрузок, обусловленных массой трубопровода;
- Компенсации горизонтальных перемещений, возникающих при температурных деформациях.
