Описание

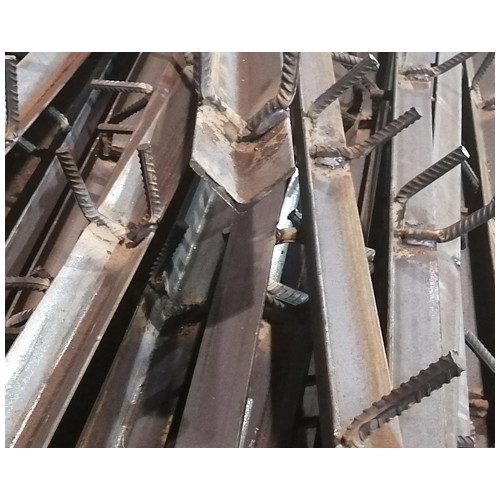

Закладная деталь МН 518 выпуск 1.400-15.В1.520-01 - металлический элемент, предназначенный для закладки в железобетонные конструкции с целью последующего крепления оборудования, коммуникаций или конструктивных узлов. Широко применяемых в промышленном и гражданском строительстве.

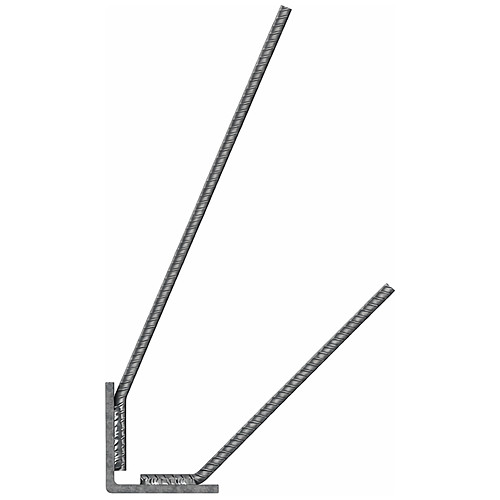

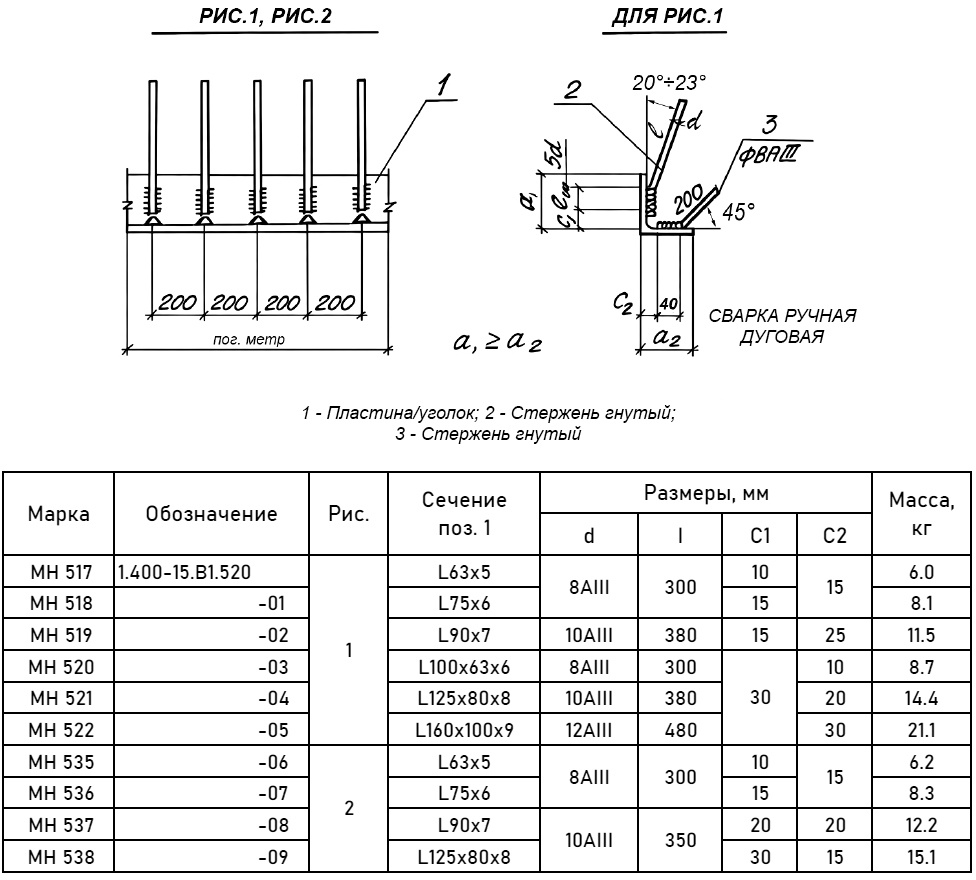

Закладная деталь состоит из металлической пластины/уголка, анкерных гнутых стержней, приваренных к основе. Открытая часть детали служит присоединительным элементом для передачи усилий, а основная часть заливается бетоном.
Расшифровка маркировки МН 518 выпуск 1.400-15.В1.520-01, где:
МН - буквенное обозначение типа изделия: металлическая закладная;
5 - номер группы закладного изделия;
18 - порядковый номер изделия в группе;
1.400-15 - серия;
В1.520 - выпуск серии, содержащий рабочие чертежи;
01 - вариант исполнения в рамках выпуска В1
